MAX8738
过期EEPROM可编程TFT VCOM校准器，带有I²C接口
EEPROM可编程、TFT、VCOM校准器，I²C接口
Viewing:
概述
- 7位可调节吸电流输出
- 电阻可调，满量程范围
- 在整个工作范围内保证单调输出
- 2线I²C接口
- 提供EEPROM用于存储VCOM设置
- 4.5V至20V模拟电源范围(VAVDD)
- 60µA (最大值) AVDD电源电流
- 16.1V至28V EEPROM可编程电源电压范围(VHV)
- < 1µA HV电源电流(非编程模式)
- 8引脚µMAX封装

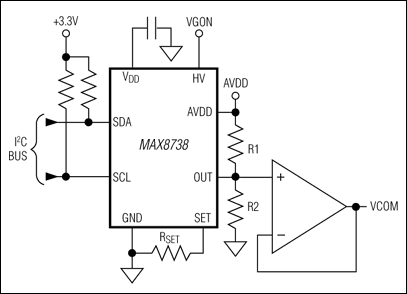

MAX8738是为薄膜晶体管(TFT)液晶显示器(LCD)提供的VCOM调节方案，通过I²C接口设置。MAX8738取代了机械电位器，简化了繁琐的VCOM人工调节过程，降低劳动成本、增加可靠性，实现设备的自动化。MAX8738带有一个外部电阻分压器，吸收可编程电流以设置VCOM电压。内部7位数模转换器(DAC)控制吸收电流。DAC输出与AVDD成比例，并在整个工作范围内保证单调一致。这款VCOM校准IC包括用于存储所希望的VCOM电压的EEPROM。EEPROM允许重复编程，便于TFT LCD生产厂商根据需要灵活地多次校准显示屏。
MAX8738带有一个2线I²C接口，用于执行DAC调节命令和EEPROM编程。该接口利用LCD面板连接器现有的I²C总线，无需额外的面板连接引脚。MAX1512是具有单线接口的类似产品，系统没有I²C接口时，推荐使用MAX1512。
MAX8738采用8引脚µMAX®封装。提供完整的评估板，有助于简化评估过程，加快产品的开发进程。
应用
- 显示器产品
- LCD面板表
- LCD TV
- 笔记本电脑
