MAX6079

低噪声、高精度陶瓷电压基准

更多 showmore-icon

陶瓷封装基准,可以提供最低的随时间、温度和湿度产生的漂移

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 8引脚陶瓷封装,有助于减小系统电路板空间
  • 严格密封的陶瓷封装在较宽的时间、湿度和温度范围内提供稳定结果
  • 在工作温度和时间范围内具有稳定的性能,有助于提高系统精度
    • ±0.08%高初始精度
    • 1.5ppm/°C (典型值)、6ppm/°C (最大值)低温漂
    • 输出2.5V时,具有4.8μVP-P超低噪声(0.1Hz至10Hz)
    • 200mV低压差
    • 85dB高纹波抑制
  • 160μA低电源电流,有助于降低功耗
  • 滤波器选项,有助于降低高频噪声
更多细节
show more Icon

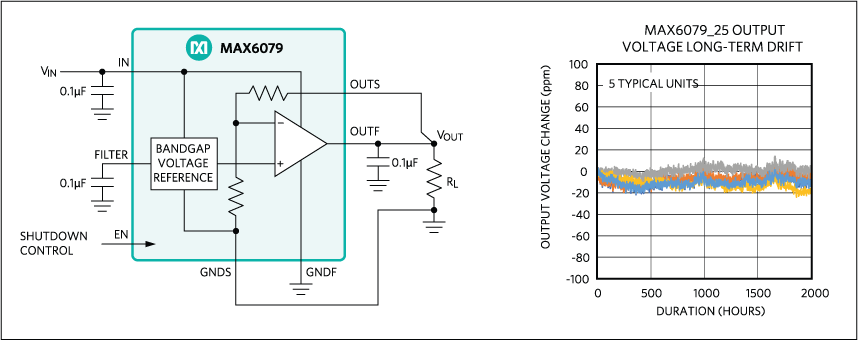

MAX6079为极低噪声、低漂移电压基准,采用小型8引脚陶瓷封装。输出电压为2.5V时,器件的1/f噪声电压仅为4.8μVP-P,温漂为6ppm/°C (最大值)。器件耗流为160μA,可吸入/源出高达10mA负载电流。低漂移和低噪声指标有利于提高系统精度,理想用于高精度工业设计。MAX6079提供噪声滤波器选项,以满足宽带应用的要求。

MAX6079采用8引脚陶瓷封装,工作在‑40°C至+125°C扩展级工业温度范围。

应用

  • 高精度工业与过程控制
  • 高精密ADC和DAC
  • 精密电流源
  • 精密仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX6079ALA25+
  • HTML
  • HTML
MAX6079ALA25+T
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 1

reference details image

MAX6079EVKIT

MAX6079 评估板

zoom

MAX6079EVKIT

MAX6079 评估板

MAX6079 评估板

特性和优点

  • 可配置为高精度电流源
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

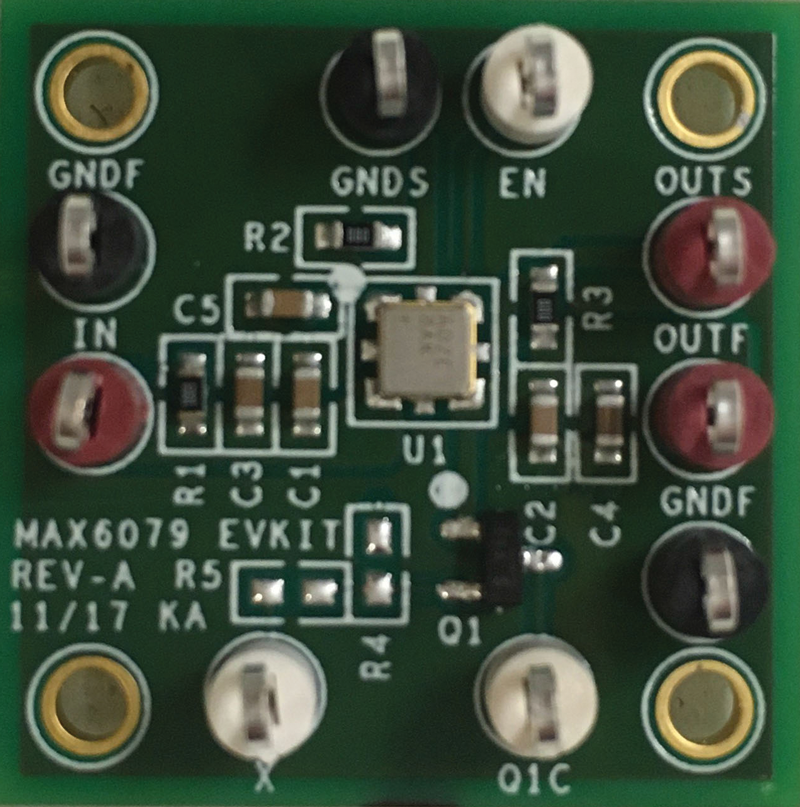

MAX6079评估板(EV kit)提供经过验证的设计,用于评估MAX6079低噪声、高精度、陶瓷封装电压基准。输出电压设置为2.5V。

评估板已安装MAX6079ALA25+,器件采用8引脚、陶瓷、无引线芯片载体(LCC)封装。

应用

  • 高精度工业与过程控制
  • 高精密ADC和DAC
  • 精密电流源
  • 精密仪表
