概览

优势和特点

  • 10位分辨率、双DAC
  • 300Msps刷新速率
  • 集成4倍/2倍内插滤波器
  • 2.7V至3.3V单电源
  • 2.7V电源下可提供满输出摆幅和动态性能
  • 优异的动态性能
    • fOUT = 20MHz时75dBc SFDR
    • fOUT = 30.7MHz时UMTS ACLR = 63dB
  • 可编程通道增益匹配
  • 集成的1.24V低噪声带隙基准
  • 单个电阻控制增益
  • 交错数据模式
  • 差分时钟输入模式
  • 可提供评估板—MAX5858AEVKIT

产品详情

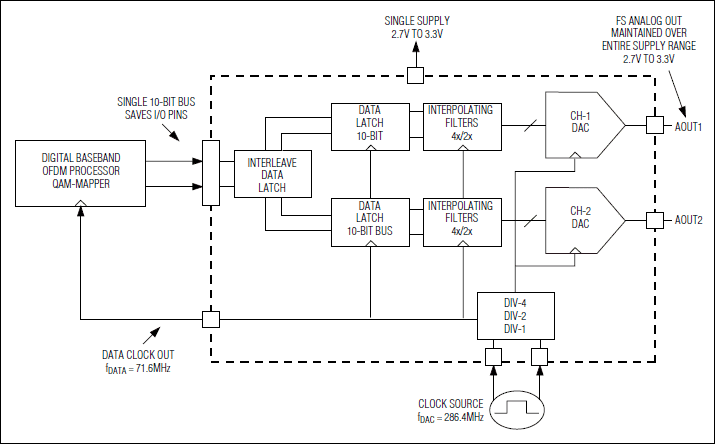

MAX5858双通道、10位、300Msps数模转换器(DAC)可以为宽带通信系统提供出色的动态性能。MAX5858集成了两个10位DAC核、2倍/4倍可编程数字内插滤波器和一个1.24V电压基准。MAX5858支持单端和差分工作模式。在2.7V至3.3V的整个电源电压范围内,MAX5858保证优异的动态性能。模拟输出容许-1.0V至+1.25V的电压范围。

4倍/2倍可编程内插滤波器具有优异的通带失真和噪声性能。内插滤波器降低了模拟重建滤波器设计的复杂度,降低了数字接口的数据总线和时钟的速度。为减少I/O管脚数,DAC可以工作在交错数据模式。这种模式允许MAX5858通过单条10位总线方式更新数据。

MAX5858具有数字控制通道增益匹配度的特性,在±0.4dB范围内,有16级0.05dB步距的台阶。通道匹配改善了模拟正交调制应用中的边带抑制。片内1.24V带隙基准包含一个控制放大器,可利用单个电阻对两个通道的满度输出进行调整。在高精度应用中,还可以禁用内部基准而使用外部基准。

MAX5858具有2mA至20mA的满度电流输出,工作于2.7V至3.3V单电源。DAC支持三种电源控制工作模式:正常、低功耗待机以及完全掉电模式。掉电模式下工作电流减小至1µA。

MAX5858采用48引脚TQFP封装,具有裸露底盘(EP)以便增强散热能力,额定工作于扩展工业级温度范围(-40°C至+85°C)。

应用

  • 通信
  • 直接数字合成器(DDS)
  • 仪表/ATE
  • 点到点微波链接
  • 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
  • 无线基站

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
