MAX5651

16位、并行输入、电压输出DAC,内置电压基准

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 16位分辨率
  • 并行16位或2字节双缓冲接口
  • 保证单调性
  • 整个温度范围内保持单调性
  • 最大INL:±4 LSB
  • 2µs快速建立时间
  • /CLR输入将输出复位至零或中间值
  • 集成精密电阻用于双极性工作
  • 内置精密带隙基准:
    +4.096V (MAX5650)
    +2.048V (MAX5651)
  • MAX5650/MAX5651/MAX5652并行输入、电压输出、16位、数模转换器(DAC)可在整个扩展级温度范围内提供单调的16位输出电压。MAX5650/MAX5651内置精密的低漂移(10ppm/°C)带隙电压基准,而MAX5652需要外部基准。MAX5650采用+5V单电源供电,具有+4.096V内部基准。MAX5651可采用+3V或+5V单电源供电,具有+2.048V内部基准。MAX5652可采用+3V或+5V单电源供电,并接受+2V至AVDD范围内的输入基准电压。MAX5650/MAX5651/MAX5652并行输入经过双缓冲,可配置为单16位宽度输入或2字节输入。MAX5650/MAX5651/MAX5652未缓冲的DAC电压输出范围为0至VREF

    MAX5650/MAX5651/MAX5652具有低有效硬件清除输入(/CLR),可清除寄存器,并根据MID//ZERO输入的状态将输出复位至零(0000h)或中间值(8000h)。这些器件内置匹配的比例调节电阻,可与外部精密运算放大器配合使用,从而产生双极性输出电压。

    MAX5650/MAX5651/MAX5652采用32引脚、5mm x 5mm TQFN封装,可确保工作在扩展级温度范围(-40°C至+85°C)。

    关于MAX5650/MAX5651/MAX5652的14位引脚兼容版本,请参考MAX5653/MAX5654/MAX5655的数据资料。

    关于MAX5650/MAX5651/MAX5652的12位引脚兼容版本,请参考MAX5656/MAX5657/MAX5658的数据资料。

    应用

    • 激励控制
    • 自动测试设备
    • 数字校准
    • 电机控制
    • 过程控制
    • 伺服环路
    • 波形发生器

    MAX5651
    16位、并行输入、电压输出DAC,内置电压基准

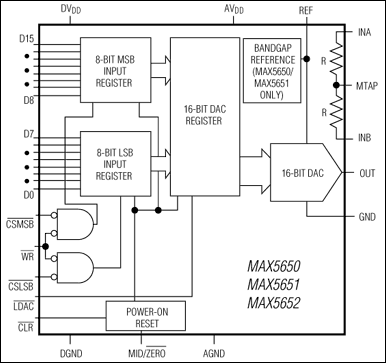

    MAX5650、MAX5651、MAX5652:功能框图
