概览

优势和特点

  • 一次性熔丝编程后保存滑动端位置
  • 64抽头位置
  • 通过简单的2线增/减接口设置滑动端位置
  • 35ppm/°C端到端温度系数
  • 5ppm/°C比例温度系数
  • 1.5µA (最大值)超低静态电源电流
  • +2.7V至+5.5V单电源供电
  • 10kΩ,50kΩ和100kΩ三种端到端电阻
  • 微型、3mm x 3mm、8引脚TDFN和5mm x 3mm、8引脚µMAX封装
  • 可提供评估板

产品详情

MAX5527/MAX5528/MAX5529线性变化数字电位器具有与机械电位器相同的功能,使用2线增/减数字接口代替机械方式。这些数字电位器具有可选的一次性可编程特性,用于设定上电复位时滑动端的位置。滑动端的位置设定以后,可禁用2线接口以防止意外调整电位器。

MAX5527/MAX5528/MAX5529分别提供100kΩ,50kΩ和10kΩ的端到端电阻。器件具有低至35ppm/°C的端到端温度系数和5ppm/°C的比例温度系数。该系列电位器均提供64个滑动端位置,采用+2.7V至+5.5V单电源供电。对于电池供电的应用,0.25µA (典型值)超低待机电流可实现省电特性。

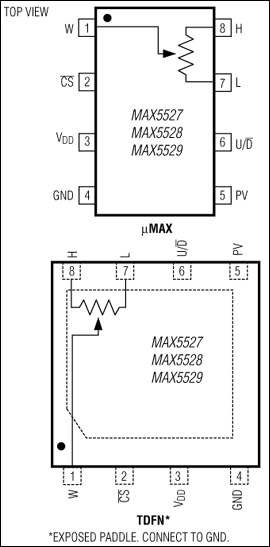

MAX5527/MAX5528/MAX5529采用3mm x 3mm、8引脚TDFN和5mm x 3mm、8引脚µMAX®封装。每款器件均可保证工作在-40°C至+105°C温度范围。

应用

  • 替代机械电位器
  • 采用一次性工厂校准的产品

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
