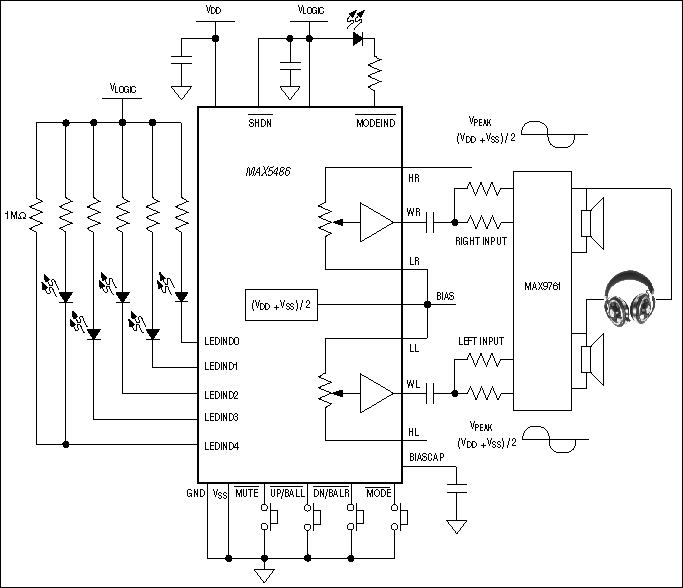

双通道40kΩ对数音量控制器MAX5486具有带去抖按键的提升/降低接口,可在音频应用中控制音量和均衡。每个电位器都具备32个对数型抽头,滑动端输出经过缓冲,可取代机械电位器。内置偏置发生器提供所需的偏置电压((VDD + VSS) / 2),无需在单极性音频应用中使用昂贵的外部运算放大器电路。模式指示LED输出用来指示音量或均衡控制。根据工作模式的不同,5个集成的LED驱动器可指示音量大小或均衡设置。
MAX5486的数字输入可与瞬时接通单刀/单掷(SPST)按钮开关配合工作。每个输入包括内部去抖电路并通过电阻上拉至VLOGIC。
只要按下按键,MAX5486就会改变滑动端设置,Maxim公司专利的SmartWiper™控制无需使用微控制器来提高滑动端变化速率。利用自动提速功能,如果保持控制输入为低的时间大于250ms,则滑动端以4Hz的速率变化;在开关闭合500ms后,滑动端变化速率增至8Hz;在闭合时间超过1000ms后,则步进频率为11Hz (参考完整数据资料中的表2)。
MAX5486的所有按键输入都带去抖动。静音输入允许通过单个按键在音量控制和-90dB (典型值)静音设置之间进行切换。模式输入用于切换音量和均衡控制模式。噪声抑制特性大大降低了滑动端变化时产生的噪声。器件的总谐波失真加噪声(THD+N)典型值为0.003%。MAX5486具有35ppm/°C的端到端温度系数和5ppm/°C的比例温度系数,每个电位器的标称电阻为40kΩ。MAX5486提供24引脚TSSOP封装,可工作于扩展的-40°C至+85°C温度范围。
应用
- 台式电脑扬声器
- 坞站
- 家庭影院扬声器
- 便携式媒体播放器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
