MAX5333

12位DAC，带有32通道采样/保持输出

Viewing:

概述

集成12位DAC和32通道SHA，带SRAM和顺序控制器

32通道电压输出

0.03% FSR (典型值)的输出线性度

3.2mV输出分辨率

灵活输出电压范围

远端地线探测

快速顺序加载：每寄存器1.3µs

突发和立即模式寻址

无需外部元件设置增益和偏置

集成输出钳位二极管

三种输出阻抗选项

MAX5331 (50Ω), MAX5332 (500Ω)和

MAX5333 (1kΩ)

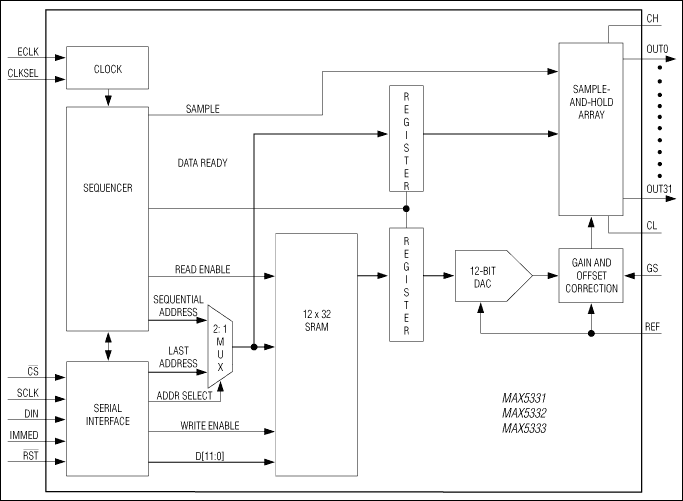

MAX5331/MAX5332/MAX5333为12位数模转换器(DAC)，带有32通道采样/保持(SHA)输出，适合需要大量可编程电压的应用。这些器件包括一个时钟振荡器和一个顺序控制器，可利用内部SRAM更新DAC。无需外部元件设置增益和偏置。

MAX5331/MAX5332/MAX5333提供-4.5V至+9.2V输出电压范围。其它特性包括：3.2mV/步长的分辨率，输出线性误差典型值为满量程(FSR)的0.03%。100kHz刷新频率每隔320µs将每个SHA更新一次，输出压降可忽略。远端地线探测功能允许输出以某个器件的本地地为基准。

这些器件通过20MHz SPI™/QSPI™/MICROWIRE™兼容的3线串行接口控制。立即更新模式下任一通道输出可在20µs内被更新。Burst Mode®下多组值可通过一次高速数据传输装入存储器。所有通道在数据装入330µs内被更新。

每个器件均包括输出钳位和滤波输出电阻。MAX5331输出阻抗为50Ω，可驱动最大250pF输出容抗。MAX5332输出阻抗为500Ω，可驱动最大10nF输出容抗。MAX5333输出阻抗为1kΩ，可驱动最大10nF容抗。

MAX5331/MAX5332/MAX5333可提供12mm x 12mm，64引脚TQFP封装，以及10mm x 10mm，68引脚薄型QFN封装。

应用
