MAX5195

14位、260Msps、宽动态范围DAC

更多 showmore-icon

产品详情
特性
  • 260Msps输出刷新速率
  • 出色的SFDR性能
    • 至奈奎斯特频率(-12dBFS)
    • fOUT = 19.4MHz时SFDR为77dBc
    • fOUT = 51.6MHz时SFDR为76dBc
  • 业界领先的四音调IMD性能(-15dBFS)
    • fOUT = 18MHz时IMD为86dBc
    • fOUT = 31MHz时IMD为84dBc
  • 低噪声特性:fOUT = 19.4MHz时SNR = 160dB/Hz
  • 片上1.2V带隙基准
  • 20mA满量程电流
  • 5V单电源供电
  • 差分LVPECL兼容数字输入

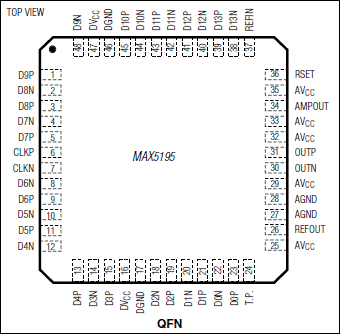

  • 48引脚QFN-EP封装
更多细节
show more Icon

MAX5195是一款高性能的14位、260Msps数模转换器(DAC),能够满足无线基站和其他通信系统对信号合成的性能要求。采用5V单电源供电,该款DAC可提供出色的动态性能,如:fOUT = 19.4MHz时具有77dBc的无杂散动态范围(SFDR),支持260Msps以上的数据刷新速率。

MAX5195的电流源阵列结构支持从10mA至20mA的满量程电流范围,允许差分输出电压摆幅为0.5VP-P至1VP-P

MAX5195内置1.2V带隙基准和控制放大器,确保高精度和低噪声特性。另外,一个单独的基准输入引脚允许用户使用外部基准源,提供更高的灵活性。

MAX5195的数字和时钟输入使用差分LVPECL兼容电平。

MAX5195采用焊盘裸露的48引脚QFN封装,工作在扩展工业级温度范围(-40°C至+85°C)。

应用

  • 自动测试设备(ATE)
  • 基站:单载波/多载波UMTS、GSM
  • 宽带电缆系统
  • 数字信号合成器
  • 直接中频合成器
  • 仪表
  • LMDS、MMDS、点到点微波通信
