MAX5161

低功耗数字电位器

更多 showmore-icon

首款SOT23数字电位器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2a)

PDF

1月 1, 1900 ellipse 中文

1976: 低功耗数字电位器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 251.00K
Documentation 查看所有文档
产品模型 6
特性
  • 32个抽头位置
  • 50kΩ、100kΩ和200kΩ电阻值
  • 400Ω游标电阻
  • ±25%电阻容差
  • 3线串行数据输入
  • ±1LSB DNL
  • ±0.5LSB INL
  • 电源电流：100nA
  • +2.7V至+5.5V单电源供电
  • 上电复位：游标移动到中间电平（位置16）
  • ±2kV ESD保护
  • 小尺寸封装
    • 6引脚SOT23 (MAX5161)
    • 8引脚µMAX (MAX5160)
  • 电阻抽头之间的无毛刺切换
更多细节
show more Icon

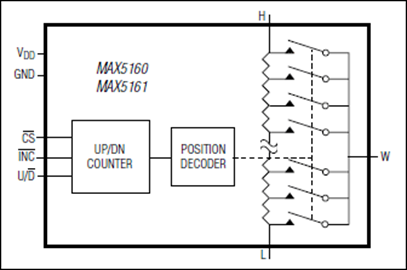

MAX5160/MAX5161线性抽头数字电位计执行的功能与机械电位计或可变电阻相同。它们由一个固定电阻和一个具有32个抽头点的游标触点组成，这些抽头点由3条线路（8引脚MAX5160）或2条线路（6引脚MAX5161）进行数字控制。

这些器件非常适合需要数字控制电阻的应用。每种器件类型都提供三种电阻值：50kΩ、100kΩ和200kΩ。MAX5160的端到端标称电阻温度系数为50ppm/°C，比例温度系数仅为5ppm/°C，非常适合需要低温系数可变电阻的应用，例如低温度系数、可调增益电路配置。

MAX5160采用8引脚µMAX封装，MAX5161采用6引脚SOT23封装。两款器件均支持扩展工业温度范围（-40°C至+85°C）。



应用

  • LCD屏幕调节
  • 机械电位计的替代产品
  • 音量控制
Show More Arrow image
