MAX3873
低功耗、结构紧凑的2.5Gbps/2.7Gbps时钟恢复与数据再定时IC
Viewing:
产品详情
MAX3873为紧凑的、低功耗2.488Gbps/2.67Gbps时钟恢复和数据再定时IC,适用于SDH/SONET应用。锁相环(PLL)从串行NRZ数据输入恢复出同步时钟信号。输入数据由恢复后的时钟再定时,提供干净的数据输出。MAX3873符合所有的SDH/SONET抖动规范,在频率捕获过程中,无需外部辅助的参考时钟,并且提供出色的系统和随机抖动容差。MAX3873提供PLL时钟失锁(/LOL)输出,用于指示CDR是否处于锁相状态。恢复后的数据和时钟均采用CML输出,每条线上具有片内50Ω后端匹配电阻。如果不使用时钟,则可以关断其输出。
MAX3873采用Maxim的第二代SiGe处理工艺,3.3V供电(输出时钟禁止、低输出摆动)时,功耗仅为260mW。该芯片提供20引脚、裸露底盘的4mm x 4mm QFN封装,工作在-40°C至+85°C温度范围内。

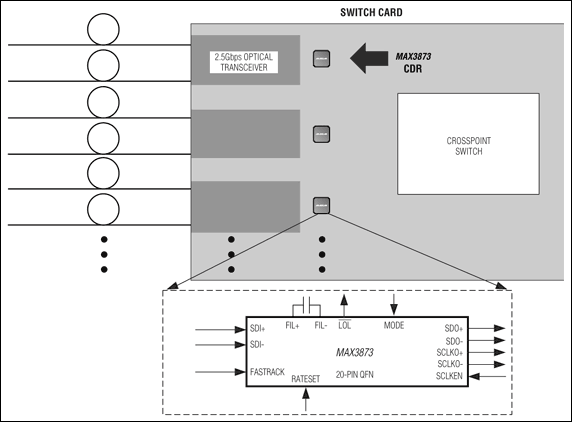

应用
- 上/下路复用器
- 数字交叉连接
- DWDM传输系统
- SDH/SONET接收器与再生器
- SDH/SONET测试设备
- 开关矩阵背板
