MAX3601

投影仪激光驱动器

高集成、250MHz、3通道、1.2A RGB激光驱动

数据手册 (Rev. 3)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 集成三路电流输出激光驱动器
    • 可支持绝大多数红、绿、蓝激光器
    • 8位视频DAC支持DC至167MHz工作频率
    • 专有的脉冲驱动降低激光器的斑点效应
    • 1ns输出开关时间
    • 增强脉冲开关速度
  • 以最小的PCB面积整合更多功能
    • SPI或I²C串口控制
    • 1.8V至3.3V供电
    • 8位增益调整
    • 可编程脉冲驱动电流
    • 42焊球WLP (3.0mm x 3.5mm)和40引脚TQFN (5mm x 5mm)封装
    • 集成温度传感器
  • 低功耗
    • 黑屏图像，功耗< 80mW
    • 利用视频标记禁止输出
    • 输出电压检测
    • 激光器使能控制符合安全标准
    • 大电流LED或激光器脉冲发生器
    • LCOS投影仪的激光照明源
  • RGB微型投影仪
MAX3601
投影仪激光驱动器

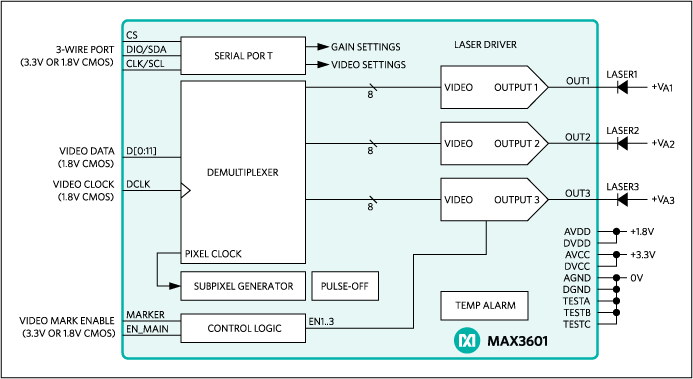

MAX3601: Simplified Functional Diagram
