MAX32680

具有精密模拟前端和蓝牙LE 5.2的超低功耗Arm Cortex-M4F

更多 showmore-icon

集成精密模拟前端、SIMO功率调节、新一代蓝牙LE 5的RISC-V协处理器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超低功耗无线微控制器
    • 内置100MHz振荡器
    • 512KB闪存和128KB SRAM
      • 一个32KB SRAM存储区上提供可选ECC
  • 蓝牙5.2 LE无线电
    • 专用的超低功耗32位RISC-V协处理器,可减轻时序关键型蓝牙处理负荷
    • 提供完全开源的蓝牙5.2协议栈
    • 支持AoA、AoD、LE音频和Mesh
    • 高吞吐量(2Mbps)模式
    • 远程(125kbps和500kbps)模式
    • Rx灵敏度:-97.5dBm;Tx功率:+4.5dBm
    • 单端天线连接(50Ω)
  • 单端天线连接(50Ω)
    • 两个16位至24位Δ-Σ型ADC
      • 12个通道,可分配给任一ADC
      • 灵活的分辨率和采样速率
        • 24位0.4ksps,16位4ksps
    • 四个外部输入、10位Δ-Σ型ADC 7.8ksps
    • 12位DAC
    • 片上温度传感器
    • 数字外设:两个SPI、两个I2C、多达4个UART和多达36个GPIO
    • o 定时器:六个32位定时器、两个看门狗定时器、两个脉冲序列、 1-Wire®主机
  • 提供电源管理充分延长电池寿命
    • 电源电压范围:2.0V至3.6V
    • 集成SIMO功率调节器
    • 动态电压调整(DVS)
    • 3.0V Coremark®下的ACTIVE模式电流为23.8μA/MHz
    • 对于32KB SRAM,3.0V保持电流为4.4μA
    • 低功耗模式下可选择SRAM数据保留功能
  • 稳健的安全性和可靠性
    • TRNG
    • 安全的非易失性密钥存储和AES-128/192/256
    • 提供安全引导以保护IP/固件
    • 宽工作温度范围:-40°C至+85°C
更多细节
show more Icon

MAX32680微控制器(MCU)是一款先进的片上系统(SoC),采用 Arm® Cortex®-M4F CPU ,可高效执行复杂的函数和算法计算,额定温度范围为-40°C至+85°C。该SoC将功率调节和管理功能与单电感多输出(SIMO)降压稳压器系统集成于一体。板载的新一代 Bluetooth® 5.2 低功耗(LE)无线电支持LE音频、到达角(AoA)和出发角(AoD)技术,可实现测向、远程(编码)模式和高吞吐量模式。

该器件提供具有512KB闪存和128KB SRAM的大型板载存储器,并在一个32KB SRAM存储区上提供可选的纠错编码(ECC)功能。该32KB存储区也可保留在BACKUP模式中。提供一个8KB的用户一次性可编程(OTP)区域,即便在关断期间也会保留8个字节。

该器件提供具有512KB闪存和128KB SRAM的大型板载存储器,并在一个32KB SRAM存储区上提供可选的纠错编码(ECC)功能。该32KB存储区也可保留在BACKUP模式中。提供一个8KB的用户一次性可编程(OTP)区域,即便在关断期间也会保留8个字节。

该器件采用88L LGA(10mm x 10mm,0.4mm间距)封装。

应用

  • 工业压力、温度。液位和流量传感器/变送器
  • 医用压力和温度传感器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX32680GLR+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

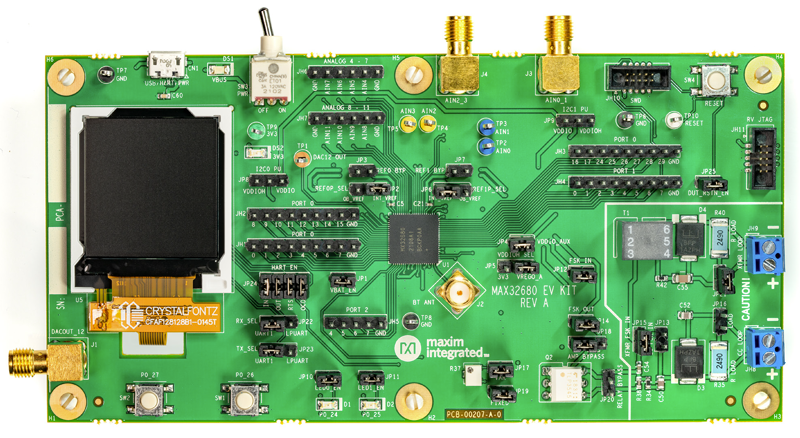

MAX32680EVKIT

MAX32680评估套件

zoom

MAX32680EVKIT

MAX32680评估套件

MAX32680评估套件

特性和优点

  • 用于连接外部蓝牙天线的SMA连接器
  • 128 x 128 (1.45in)彩色TFT显示屏,带SPI接口
  • 两个可选板载高精度基准电压源
  • USB 2.0 Micro B转串行UART
  • UART1和LPUART0接口可通过板载跳线进行选择
  • 通过0.1in接头访问所有GPIO信号
  • 通过配置为差分的SMA连接器访问四个模拟输入
  • 通过配置为单端的0.1in接头访问八个模拟输入
  • 为十二个模拟输入提供可选的分立滤波器
  • 通过SMA连接器或测试点访问DAC
  • 10引脚SWD连接器
  • 10引脚RV JTAG连接器
  • 由USB端口为板提供电源
  • 板载3.3V LDO稳压器为MAX32680内部SIMO供电
  • 提供测试回路,从外部提供可选VCORE电源
  • 通过跳线对所有IC电源轨进行单独的功率测量
  • 两个通用LED和两个通用按钮开关

产品详情

MAX32680评估套件(EV套件)提供了评估MAX32680微控制器功能的平台,这是一款专为工业和医疗传感器设计的先进片上系统(SoC)。电源调节和管理由单电感多输出(SIMO)降压调节器系统提供,并包含最新一代Bluetooth® 5.2低功耗(LE)无线电。



应用

  • 4-20mA工业传感器和发射器
  • 工业压力、温度。液位和流量传感器/发射器
  • 医用压力和温度传感器
