MAX32675

具有精密模拟前端的超低功耗Arm Cortex-M4F,适用于工业和医疗传感器

更多 showmore-icon

适用于4-20mA回路供电传感器和发射器的高度集成、混合信号、超低功耗微控制器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低功耗、高性能,适合工业应用
    • 带FPU的100MHz Arm Cortex-M4
    • 384KB内部闪存
    • 160KB SRAM
      • 128kB ECC使能
    • 在工作模式下,0.9V且12MHz时为44.1μA/MHz (Coremark®)
    • 在工作模式下,1.1V且100MHz时为64.5μA/MHz (Coremark)
    • 在备份模式下,VDDIO = 3.3V时,整个存储器的保持电流为2.84μA
    • 超低功耗模拟外设
  • 智能集成有助于减少BOM、降低成本和缩小PCB尺寸
    • 两个Δ-Σ ADC
      • 12个通道,可分配给任一ADC
      • 灵活的分辨率和采样速率
        • 24位,0.4ksps
        • 16位,4ksps
    • 12位DAC
    • 片上温度传感器
    • 数字外设
      • SPI (M/S)
      • 最多两个I2C
      • 最多两个UART
      • 多达23个GPIO
    • 定时器
      • 多达五个32位定时器
      • 两个窗口看门狗定时器
    • 8通道标准DMA控制器
    • 一个I2S从机,用于数字音频接口
  • 稳健的安全性和可靠性
    • TRNG符合SP800-90B标准
    • 安全的非易失性密钥存储和AES-128/192/256
    • 安全引导加载程序以保护IP/固件
    • 宽工作温度范围:-40°C至+105°C
更多细节
show more Icon

MAX32675是一款适用于工业应用的高度集成、混合信号、超低功耗微控制器,特别适用于4-20mA环路供电传感器和发射器。它基于带有浮点单元(FPU)的超低功耗Arm® Cortex®- M4,并包含384KB闪存和160KB SRAM。纠错编码(ECC)支持单纠错、双纠错(SEC-DED),能在整个闪存、SRAM和缓存中使用,以确保在要求严苛的应用中高度可靠地执行代码。

模拟前端(AFE)提供两个12通道Δ-Σ型模数转换器(ADC),其特性和规格针对精密传感器测量进行了优化。每个Δ-Σ型ADC都可以将外部模拟信号以及系统温度进行数字化处理。每个ADC之前都有一个增益为1x至128x的PGA。ADC输出也可从整数动态转换为单精度浮点格式。还包括一个12位DAC。

该器件还提供强大的安全功能,例如AES引擎、TRNG和安全引导。



应用

  • 4-20mA工业传感器和发射器
  • 工业压力、温度、流量和液位传感器/发射器
  • 医用压力、温度和流量传感器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX32675ATK+
  • HTML
  • HTML
MAX32675ATK+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

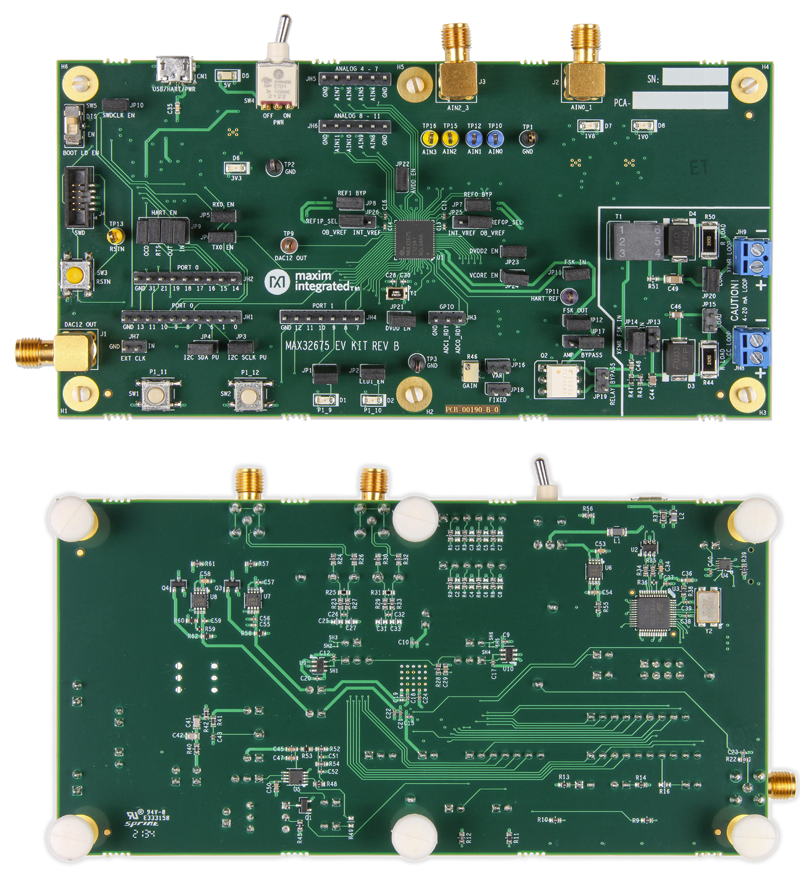

MAX32675EVKIT

MAX32675评估套件

zoom

MAX32675EVKIT

MAX32675评估套件

MAX32675评估套件

特性和优点

  • 兼容HART的辅助主机,能够连接到现有4-20mA电流环路并与支持HART的设备进行通信
  • USB 2.0 Micro B转串行UART
  • 两个板载高精度基准电压源
  • 通过0.1in接头访问所有GPIO信号
  • 通过配置为差分的SMA连接器访问4个模拟输入
  • 通过配置为单端的0.1in接头访问8个模拟输入
  • 通过SMA连接器或测试点访问DAC输出
  • 10引脚SWD和连接器
  • 由USB端口为板提供电源
  • 板载1.0V、1.8V和3.3V LDO稳压器
  • 通过跳线对所有IC电源轨进行单独的功率测量
  • 两个通用LED和两个通用按钮开关

产品详情

MAX32675评估套件(EV套件)提供了评估MAX32675微控制器功能的平台,这是一款高度集成、混合信号、超低功耗微控制器,专为工业和医疗传感器而设计。它集成一个低功耗HART调制解调器,可通过电流环路与工业传感器双向传输数字数据,以进行配置和诊断



应用

  • 4-20mA工业传感器和发射器
  • 工业压力、温度、流量和液位传感器/发射器
  • 医用压力、温度和流量传感器
