MAX30009

量产

低功耗、高性能生物阻抗模拟前端

生物阻抗(BIOZ)模拟前端解决方案,用于在可穿戴应用中测量一系列生理状况。

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • BIOZ
    • 完整的高性能BioZ AFE
    • I和Q同步测量能力
    • 四电极(四极)和双电极(双极)配置
    • 超低功耗工作
      • 1.8V AVDD时为250 µW
    • 高分辨率20位Σ-Δ模数转换器(ADC)
    • 宽采样率范围:16sps至4ksps
    • 灵活的可编程输入/输出多路复用器
    • 低噪声、高分辨率接收通道
      • 有效分辨率为17位,噪声为1.1ΩVP-P
    • > 1GΩ的高输入阻抗有效减少了共模到差模的转换
    • 可编程正弦波激励
    • 提供低频、低电流选项,适用于从16Hz和16nARMS开始的皮肤电反应(GSR)/皮肤电活动(EDA)
    • 生物电阻抗分析/光谱法(BIA/BIS)频率范围宽至1kHz到806kHz
    • 高频下的大电流适用于阻抗心电图(ICG)应用(例如100kHz下1.28mARMS),同时提供较低频率的限制功能以符合60601-1标准
    • >1000mVP-P的高输入交流动态范围
    • 4针原位校准端口(4线精密电阻器)可实现高质量的绝对阻抗测量
    • 直流导联脱落检测能力
    • 超低功耗导联开启检测,具有用于系统唤醒的中断
      • 导联开启检测电流:0.7µA(典型值)
  • 系统
    • 关断电流为0.6µA(典型值)
    • 256字FIFO
    • 基于PLL的灵活时序子系统,具有内部或外部时钟源
    • PLL可以与相邻的生物传感器AFE(例如MAX86176光电容积脉搏波(PPG)/心电图(ECG) AFE)同步
    • 可配置的中断有助于缩短微控制器唤醒时间和省电
    • 具有高速串行外设接口(SPI)和I2C数字接口
MAX30009
低功耗、高性能生物阻抗模拟前端

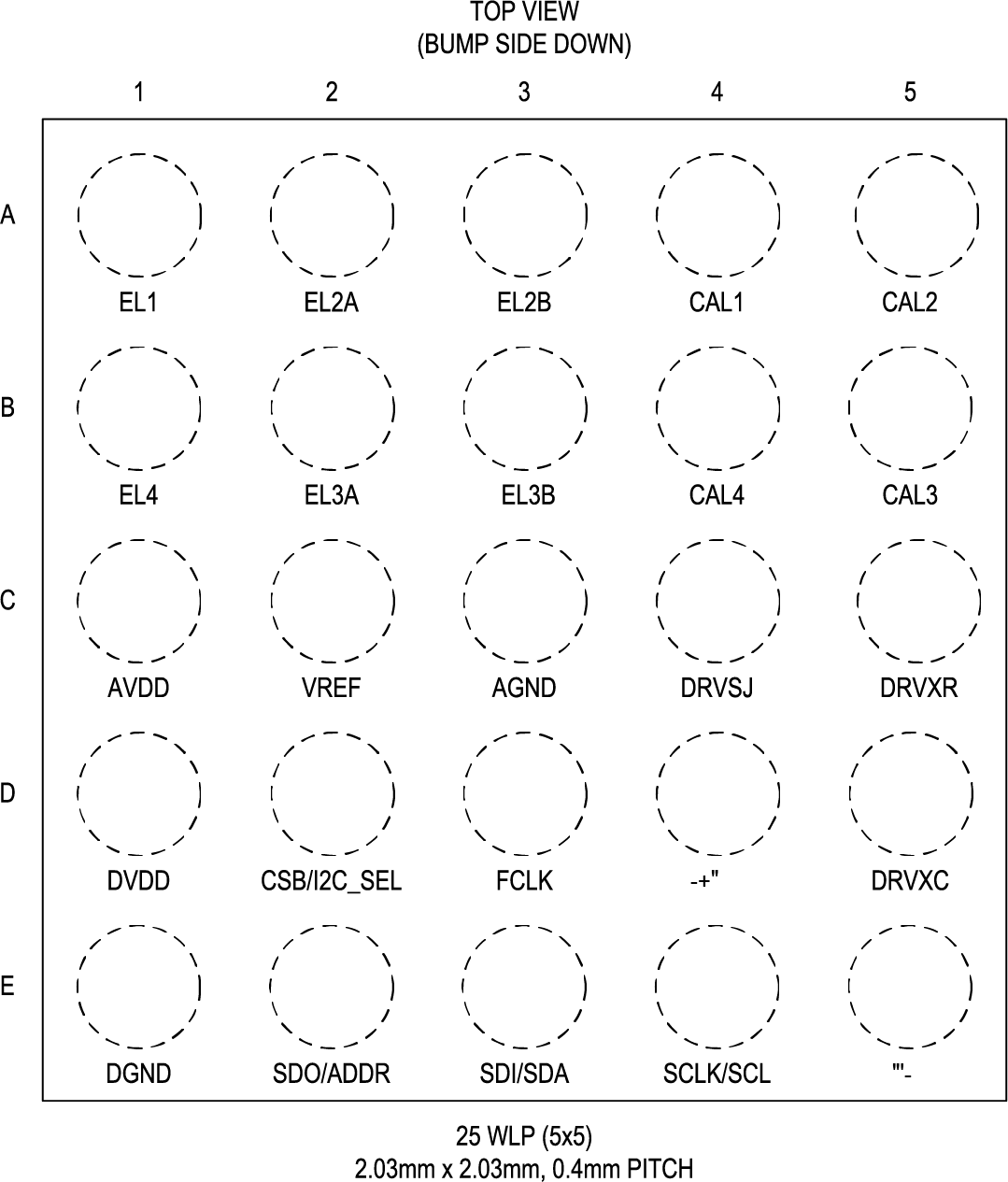

MAX30009: Simplified Block Diagram MAX30009 Pin Configuration MAX30009 Typical Application Circuits (2-Electrode Chest Device Supporting Respiration with ECG and Defibrillation Protection) MAX30009 Typical Application Circuits (2-Electrode Chest Device Supporting Respiration with ECG and PPG) MAX30009 Typical Application Circuits (2-Electrode Device Supporting GSR-EDA) MAX30009 Typical Application Circuits (4-Electrode Device Supporting BIA-BIS Respiration, or ICG) MAX30009 Typical Application Circuits (4-Electrode Wrist Device Supporting BIA and GSR) MAX30009 Typical Application Circuits (6-Electrode Device Supporting Multiple Measurement Vectors)
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
生物电势传感器 2
MAX30001 量产 超低功耗、单通道集成生物电势(ECG、R 至 R、起搏信号检测)和生物阻抗 (BioZ) AFE
MAX86178 量产 超低功耗临床级生命体征
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型


评估套件

eval board
MAX30009EVKIT

MAX30009评估套件

特性和优点

  • 用于评估MAX30009的便利平台
  • 提供多个易于接触的测试点
  • 实时监控和绘图
  • 数据记录功能
  • Bluetooth® LE
  • 兼容Windows® 10的GUI软件

产品详情

MAX30009EVKIT#评估套件(EV套件)提供平台来评估MAX30009低功耗、高性能生物阻抗(BioZ)模拟前端的功能和特性。该评估套件能够采用灵活的硬件和软件配置,帮助用户快速学习如何配置和优化其应用中的MAX30009。

MAX30009是一款完整的生物阻抗(BioZ)模拟前端解决方案,适用于可穿戴应用。它旨在为健身和临床应用提供高性能,超低功耗能够帮助延长电池寿命。BioZ接收通道在待机模式下具有ESD保护、EMI滤波、内部导联偏置、直流导联脱落检测、DRVN导联脱落检测和超低功耗导联开启检测功能。BioZ接收通道还具有高输入阻抗、低噪声、高CMRR、可编程增益、各种低通和高通滤波器选项,以及用于同步I和Q采集的两个高分辨率模数转换器。

MAX30009EVKIT#评估套件包含两块电路板。MAXSENSORBLE_EVKIT_B是微控制器(MCU)板,MAX30009_EVKIT_B则是包含MAX30009的传感器板。该评估套件由LiPo电池供电,该电池可通过USB-C电缆充电。该评估系统通过Bluetooth® (WIN BLE)与MAX30009GUI(已安装在用户系统中)通信。该评估套件配备最新固件,但集成可编程电路板MAXDAP-TYPE-C,以防需要更换固件。



应用

  • 可穿戴健身、健康和医疗设备
  • 多频身体组成分析仪
  • 无创式血液动力学监护仪
  • 自动体外除颤器
  • 优化精确检测性能:
  • 呼吸频率
  • 皮肤电反应/皮肤电活动
  • 生物电阻抗频谱
  • 身体组成和体液分析
  • 心阻抗图和体积描记法

MAX30009EVKIT
MAX30009评估套件

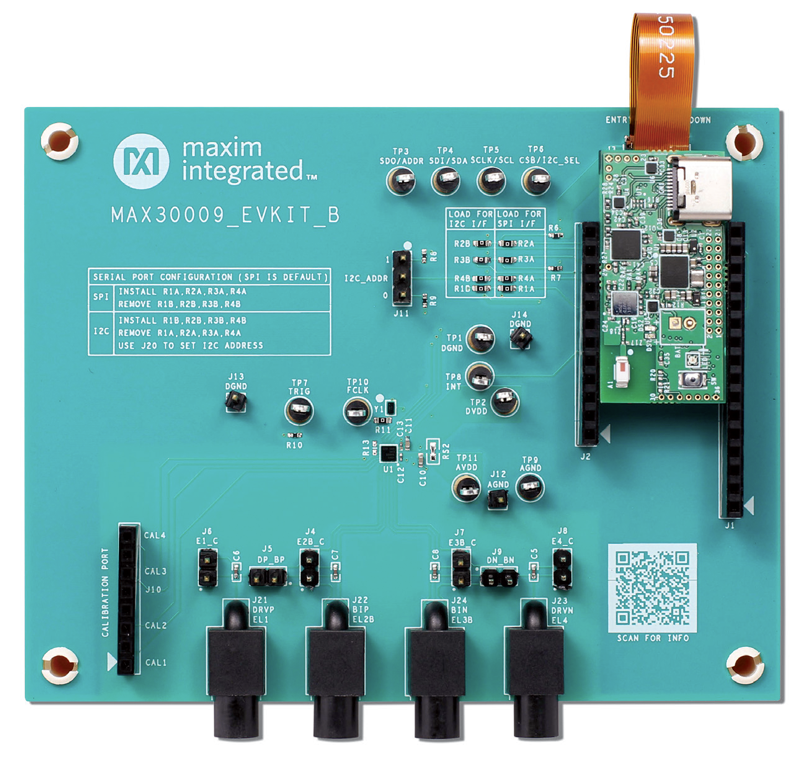

MAX30009EVKIT: Board Photo
