MAX2980

不推荐用于新设计

电力线通信模拟前端收发器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全集成的线驱动器和接收器
  • 与数字PHY IC无缝接口
  • 完全集成具有50MHz采样率的10位ADC和DAC
  • 54dB自适应增益控制
  • 低至10Ω的极小线阻抗能力
  • 3.0V至3.6V I/O
  • 3.3V时，Rx模式下250mA，与/或Tx模式下160mA
  • 64引脚TQFP封装

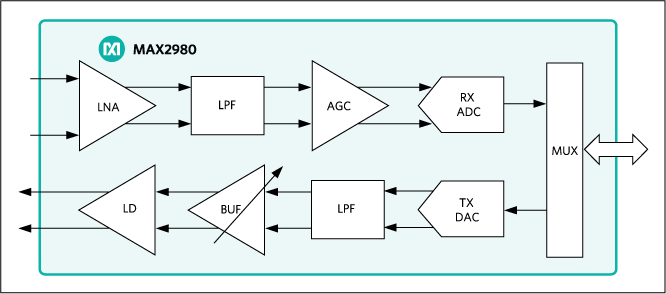

MAX2980电力线通信模拟前端(AFE)集成电路(IC)是代表当前最高发展水平的CMOS器件，具有高性能和低成本。高度集成的设计包括了模数转换器(ADC)、数模转换器(DAC)、信号调理以及线驱动器。MAX2980大大地减少了以前系统设计中所需的元件数量，并兼容第三方HomePlug®器件。器件可与MAX2986数字收发器，从而提供完整的电力线通信解决方案。

MAX2980的先进设计支持无外部控制的工作方式，简化了与多种HomePlug数字PHY IC的连接。此外，通过使用不同的控制信号可降低功耗。

MAX2980工作在0°C至+70°C商业级温度范围，采用64引脚TQFP封装。

应用

  • 电力线音频传输
  • 宽带接入(最后1公里)
  • 局域网(LAN)
  • 电力线至DSL桥路
  • 电力线至以太网桥路
  • 电力线至USB桥路
  • 电力线至WiFi桥路
  • 远距离监控
  • 安全系统
  • 电力线传输语音设备
MAX2980
电力线通信模拟前端收发器
MAX2980：典型工作电路
