MAX2598
四波段TDD-WCDMA比特至RF无线发送器
业内首款完备的从数字比特流至PA输出的发射子系统，用于3G TDD用户设备
Viewing:
概述
- 完整的数字比特流输入至RF输出发送子系统
- 支持1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA应用，工作于以下波段：
- 874MHz
- 1900MHz至1920MHz
- 2010MHz至2025MHz
- 2050MHz至2082MHz
- MAX-PHY数字Tx接口，提供1位I和Q比特流
- 配合MAX2548接收器组成完整的两芯片TDD-WCDMA解决方案
- 片内N分频频率合成器用于产生LO和数据恢复时钟
- 所有操作通过3线串行接口配置，无需模拟控制信号
MAX2598四波段、比特流至RF直接变频发送器，设计用于1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA系统。该器件可工作于874MHz、1900MHz至1920MHz、2010MHz至2025MHz以及2050MHz至2082MHz波段。

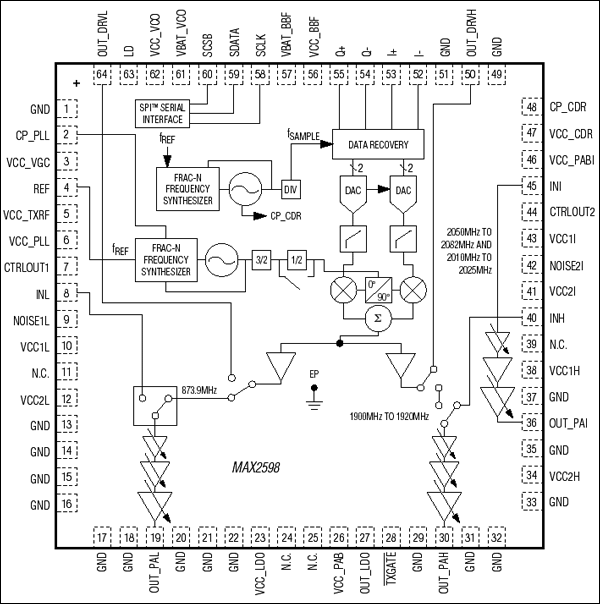

MAX2598采用独特的比特流至RF架构，集成了3个功率放大器(PA)、正交混频器、可变增益RF放大器和基带放大器、基带滤波器、宽动态范围的I和Q数/模转换器(DAC)、用于产生本振(LO)的N分频频率合成器以及用于产生采样时钟的N分频频率合成器。采用1位数字Σ-Δ转换器调制I、Q比特流，通过LVDS接口将数据传输至基带处理器/DSP。通过3线串行接口设置射频工作模式。
MAX2598工作于-40°C至+85°C扩展级温度范围，采用带有裸焊盘(EP)的9mm x 9mm x 1.4mm fcLGA封装。
应用
- TD-SCDMA发射机
- TDD-WCDMA手机和数据卡
