MAX2597

过期

Femto基站比特至RF无线发送器

业内领先、完备的数据流至PA输出发送子系统,理想用于UMTS II段和V段femto基站

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 完整的数字比特至RF输出Tx无线发送子系统
  • -52dBc ACLR时,频段II中的16路下行链路具有+19dBm
  • 支持WCDMA频段II和V下行链路
  • MAX-PHY数字Tx接口,具有单位I和Q比特流
  • 67dB内置功率控制范围
  • 提供与MAX2557接收器配合使用的完整参考设计
  • 片上分数N频率合成器,用于产生LO
  • 工作模式可通过3线串行接口完全控制,无需模拟控制信号
  • 两路通用数字输出,可通过3线串行接口进行编程
  • 包含末级匹配的9mm x 9mm模块

MAX2597完整单调频带II和V直接变频I/Q发送器专门针对下行链路WCDMA和前向链路cdma2000® femto基站发送器应用设计。

MAX2597独特的比特至RF架构集成了功率放大器(PA)、正交混频器、可变增益RF和基带放大器、基带滤波器、I和Q数模转换器(DAC)以及用于产生本振(LO)的分数N频率合成器。数据通过类LVDS接口以数字1位Σ-Δ调制的I和Q比特流形式从基带/DSP发送到无线接收装置。无线接收装置的工作模式可通过3线串行接口实现完全编程。

MAX2597工作在-40°C至+85°C扩展级温度范围,采用带裸焊盘(EP)的9mm x 9mm x 1.4mm fcLGA封装。

应用

  • 0段和1段cdma2000 femto基站
  • 波段II和V WCDMA femto基站

MAX2597
Femto基站比特至RF无线发送器

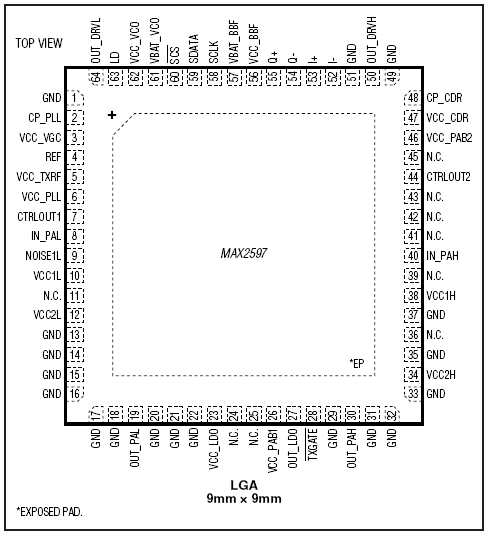

MAX2597:引脚配置
