MAX16067
6通道、闪存配置系统管理器，提供非易失故障寄存器
高度集成的6通道系统管理IC，提供非易失故障监测
概述
- 工作电压范围为2.8V至14V
- 精度为1%的10位ADC，用于监测6路电压输入
- 模拟EN监测输入
- 6路被测输入具有过压和欠压门限
- 非易失故障事件记录器
- 上电、掉电排序功能
- 6路排序/电源就绪指示输出
- 3路可配置电荷泵输出
- 6个通用输入/输出可配置为：
- 专用故障输出
- 看门狗定时功能
- 手动复位
- SMBus报警
- 故障传输输入/输出
- SMBus和JTAG接口
- 支持与MAX16065/MAX16066级联
- 通过闪存可配置延时和门限
- -40°C至+85°C扩展级工作温度范围

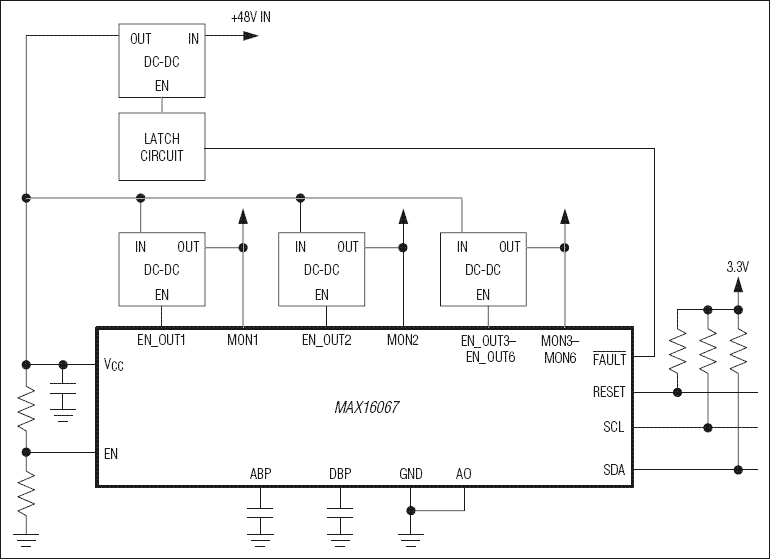

MAX16067闪存可配置系统管理器能够对多个系统电压进行监测和排序。MAX16067可以同时管理6路系统电压。MAX16067集成了模/数转换器(ADC)以及可配置的顺序供电输出。包括过压门限、欠压门限、延迟时间设置以及排序在内的所有器件配置信息均存储在非易失闪存存储器内。出现故障时，故障标志和通道电压可自动存储到非易失闪存存储器，以便回读。
内部精度为1%的10位ADC用于测量每路输入，并将结果与过压门限、欠压门限进行比较。当被测电压超出设定的门限时产生故障报警信号。
MAX16067支持高达14V的电源电压，可直接采用多数系统中的12V中等总线电压供电。
集成排序器能够精确控制6路电源的上电、掉电顺序。三路输出(EN_OUT1至EN_OUT3)配合电荷泵输出可直接驱动外部n沟道MOSFET。
MAX16067具有6个可编程通用输入/输出(GPIO)。通过闪存配置GPIO后，可以用作故障输出、看门狗输入或输出以及手动复位。
MAX16067的非易失故障存储器用于在系统关断时记录信息。故障记录器在内部闪存记录故障状态，为了防止意外擦除数据，还可设置锁存位保护存储的故障数据。
MAX16067采用SMBus™或JTAG串口进行配置。MAX16067采用32引脚、5mm x 5mm TQFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 网络设备
- 服务器
- 存储/RAID系统
- 电信设备(基站、接入)
