MAX1361

量产

4路、10位、系统监测器,具有可编程窗门限和SMBus报警响应

4路、10位、系统监视器,具有可编程窗门限和SMBus™报警响应,I²C兼用接口

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 监视器模式
    • 可编程低/高触发阈值
    • 报警状态寄存器记录错误事件
    • SMBus报警响应
    • 可编程采样间隔
  • 10位I²C兼容ADC
    • ±1 LSB INL, ±1 LSB DNL
  • 4路单端或2路全差分输入
  • 软件可编程单极性/双极性转换
  • 高速采样
    • 连续读取转换结果时,94.4ksps
    • 监视器模式时,150ksps
  • 高速I²C兼容串行接口
    • 100kHz/400kHz标准/快速模式
    • 高达1.7MHz的高速模式
    • 支持6个I²C从机地址
  • 单电源供电
    • 2.7V至3.6V (MAX1361)
    • 4.5V至5.5V (MAX1362)
  • 内部基准
    • 2.048V (MAX1361)
    • 4.096V (MAX1362)
  • 外部基准:1V至VDD
  • 低功耗
    • 监视器模式(150ksps)时,436µA
    • 94.4ksps时,670µA
    • 1ksps时,6µA
    • 关断模式,0.5µA
  • 小封装
    • 10引脚µMAX

MAX1361/MAX1362低功耗、10位、4路模数转换器(ADC)具有数字可编程窗口比较器,为自动系统监控提供中断输出。配置完成后,当任何模拟输入超过上、下阈值门限时,无需主机干预,监视器模式即可自动产生报警中断。MAX1361/MAX1362可响应SMBus™报警, 以快速确定共享中断的报警器件。监控间隔延时可编程,可通过降低监视频率降低功耗。

此外,MAX1361/MAX1362还集成了一个内部电压基准、一个时钟、一个1.7MHz高速I²C兼容的2线串行接口。经过优化的接口在普通模式下读回转换结果时,可支持94.4ksps的最大转换速率。每路模拟输入均可配置为单端或差分、单极性或双极性工作。两种扫描模式利用片内随机访问存储器(RAM)实现所选通道的8次转换,或扫描一组通道,以降低接口开销。

这些器件采用2.7V至3.6V (MAX1361)或4.5V至5.5V (MAX1362)单电源供电。监视器模式最大采样速率150ksps的仅需消耗436µA电流。普通模式94.4ksps最大采样速率时仅需消耗670µA电流。AutoShutdown™可在转换之间关断器件,将空闲时电源电流降至0.5µA以下。

满量程模拟输入范围可由内部基准确定,也可以由1V至VDD的外部基准确定。MAX1361具有一个2.048V内部基准,MAX1362具有一个4.096V内部基准。

MAX1361/MAX1362提供10引脚µMAX®封装,规定用于扩展温度范围(-40°C至+85°C)。对于12位的应用,请参考引脚兼容的MAX1363/MAX1364数据资料。

应用

  • 高可靠性电源
  • 医疗仪表
  • 服务器与工作站
  • 系统监视/监控

MAX1361
4路、10位、系统监测器,具有可编程窗门限和SMBus报警响应

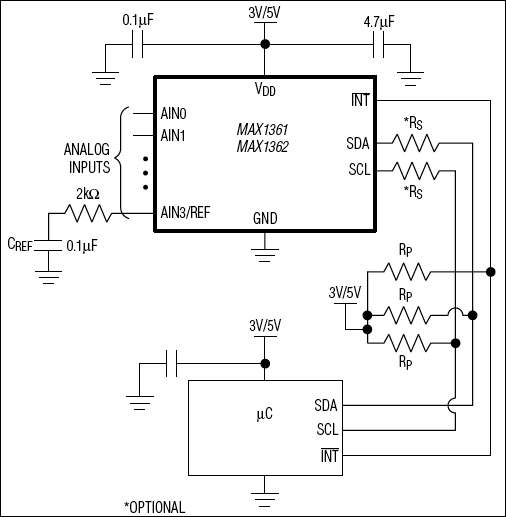

MAX1361、MAX1362:典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADC/DAC组合转换器 1
MAX1046 量产 10位、多通道ADC/DAC,带有FIFO、温度传感器和GPIO端口
模数转换器(ADC) 2
MAX11619 量产 10位、300ksps ADC,带有FIFO和内部基准
MAX1362 量产 4路、10位、系统监测器,具有可编程窗门限和SMBus报警响应
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型


评估套件

MAX1363EVKIT

MAX1361和MAX1363评估板

特性和优点

  • 4通道单端或2通道全差分输入
  • 12位、I²C兼容的ADC
  • 单电源供电:2.7V至3.6V
  • 2.048V内部基准
  • 1V至VDD外部基准
  • USB接口
  • USB供电
  • 经过验证的PCB布局
  • Windows 98 SE/2000/XP兼容的评估软件
  • 经过完全安装与测试
  • 产品详情

    MAX1363评估板(EV kit)是完全安装并经过测试的PCB,用于评估12位、4通道系统监视器MAX1363。该评估板还包括Windows® 98 SE/2000/XP兼容软件,提供简单的图形用户界面(GUI)演示MAX1363的功能特性。

    该评估板上已安装了MAX1363EUB。MAX1363评估板还可用于评估10位、4通道系统监视器MAX1361。请与工厂联系获得引脚兼容的MAX1361EUB、MAX1361_EUB和MAX1363_EUB免费样品,以评估这些器件。根据完整数据资料中的表1定购不同地址的器件。

    应用

    • 高可靠性电源
    • 医疗仪表
    • 服务器与工作站
    • 系统监视/监控

    MAX1363EVKIT
    MAX1361和MAX1363评估板
