MAX1307

1075ksps、12位、并行输出ADC，提供±10V、±5V和0–5V模拟输入范围

MAX1304至MAX1315系列的单通道产品

Viewing:

概述

±1 LSB INL，±0.9 LSB DNL (最大值)
在-0.4dBFS下f_IN = 500kHz时，达到84dBc的SFDR、-86dBc的THD、71dB的SINAD
扩展输入范围
- 0至+5V (MAX1307)
- -5V至+5V (MAX1311)
- -10V至+10V (MAX1315)
承受过压输入
- ±6V (MAX1307)
- ±16.5V (MAX1311/MAX1315)
0.72µs快速转换时间
12位、20MHz、并行接口
内部或外部时钟
+2.5V内部基准或+2.0V至+3.0V外部基准
+5V模拟电源、+3V至+5V数字电源
- 36mA的模拟电源电流
- 1.3mA的数字电源电流
- 关断模式
48引脚TQFP封装(7mm x 7mm板面尺寸)

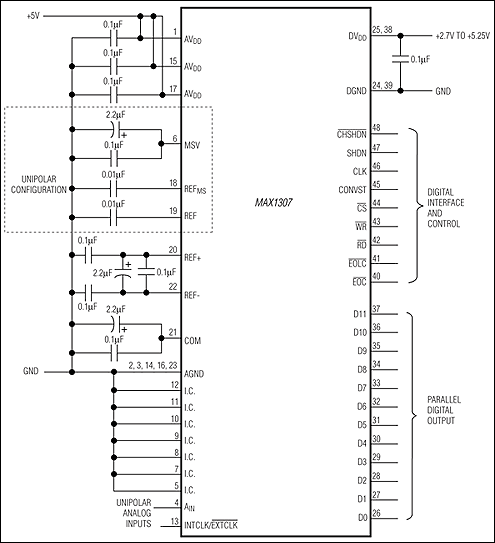

MAX1307/MAX1311/MAX1315 12位、模/数转换器(ADC)具有1075ksps采样速率、20MHz输入带宽和三种模拟输入范围。MAX1307提供0至+5V的输入范围，能够承受±6V过压输入；MAX1311提供±5V的输入范围，能够承受±16.5V过压输入；MAX1315提供±10V的输入范围，能够承受±16.5V过压输入。

MAX1307/MAX1311/MAX1315包括片上2.5V基准。这些器件还可接受外部+2V至+3V基准。

所有器件均工作在+4.75至+5.25V模拟电源电压和+2.7V至+5.25V数字电源电压。全速工作时总电源电流消耗为36mA。空闲时还具有省电的0.62µA关断模式。

20MHz、12位并行数据总线输出转换结果。内部15MHz振荡器或外部时钟驱动转换结果。

每款器件均采用48引脚7mm x 7mm TQFP封装，可工作在扩展级(-40°C至+85°C)温度范围。

应用

数据采集系统
工业过程控制与自动化
振动与波形分析
