MAX1207

12位，65Msps ADC

Viewing:

概述

高动态性能：
- f_IN = 32.5MHz时68.5dB SNR
- f_IN = 32.5MHz时88.7dBc SFDR
3.3V低功耗工作
- 316mW (单端时钟模式)
- 342mW (差分时钟模式)
差分或单端时钟
接受20%至80%的时钟占空比
全差分或单端模拟输入
可调节满量程模拟输入范围
共模基准
断电模式
2的补码或格雷码、CMOS兼容输出
数据有效指示器简化数字电路设计
超量程与数据有效指示器
微型、40引脚、焊盘裸露的薄型QFN封装
提供引脚兼容的IF采样ADC (MAX1211ETL)
可提供评估板(请定购MAX1211EVKIT)

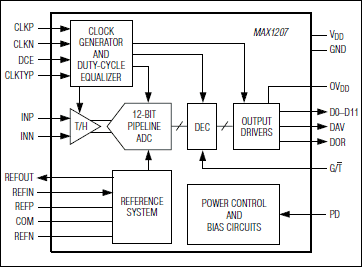

MAX1207是一款3.3V、12位模数转换器(ADC)，具有全差分、宽带采样保持(T/H)输入，驱动内部量化器。MAX1207优化于低功耗、小尺寸、高动态性能设计。该ADC工作在3.0V至3.6V单电源，3输入频率为32.5MHz时信噪比(SNR)典型值为68.5dB，功耗仅316mW。T/H驱动输入级可以接受单端或差分输入。MAX1207不仅具有低功耗特性，而且具有0.15mW断电模式，在空闲周期节省功率。

MAX1207提供灵活的基准结构，可以使用内部精密带隙基准或外部基准。该器件能够提供共模基准，可以简化设计，并减少差分模拟输入电路的外部元件。MAX1207支持单端和差分输入时钟驱动。宽范围的时钟占空比变化可以由ADC内部占空比均衡器补偿。

MAX1207提供并行、CMOS兼容输出。通过一个控制引脚，数字输出格式可以被设置为2的补码或格雷码。数据有效指示器可以省去提供数字接口可靠性所需要的外部元件。该器件为数字输出提供1.7V至3.6V的独立输入电源，灵活地与不同的逻辑电平接口。MAX1207采用焊盘裸露(EP)的6mm x 6mm x 0.8mm、40引脚QFN封装，工作在扩展工业级(-40°C至+85°C)温度范围。

对于IF输入、需要高动态性能的应用，请参考MAX1209和MAX1211 (参见引脚兼容的高速/低速产品列表)。

应用

蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
通信接收机
低功耗数据采集
MMDS、HFC、WLAN
便携式仪表
超声和医学成像

参考资料

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
模数转换器(ADC) 8
MAX1211	过期	12位、65Msps、中频采样ADC
MAX19538		12位、95Msps、3.3V ADC
MAX1208		12位、80Msps、3.3V ADC
MAX1209		12位、80Msps、3.3V中频采样ADC

MAX12553	过期	14位、65Msps、3.3V ADC
MAX12554		14位、80Msps、3.3V ADC
MAX12555	量产	14位、95Msps、3.3V ADC
MAX1206		12位，40Msps ADC

评估套件

MAX1211、MAX1206、MAX1207、MAX1208、MAX1209和MAX19538评估板

立即购买更多内容

特性和优点

使用具有高达65Msps的采样率的MAX1211
具有低电压和低功耗工作
全差分或单端信号输入架构
差分或单端时钟架构
板载时钟整形电路，具有可变占空比
还可评估MAX1206-MAX1209和MAX19538
经过完全安装与测试

产品详情

MAX1211评估板(EV kit)是一块经过完全安装与测试的电路板，它包含有评估12位、模/数转换器(ADC) MAX1211，MAX1206-MAX1209以及MAX19538的性能所需的全部元件。MAX1211接受差分或单端模拟输入信号，该评估板能够从一路单端模拟信号源得到两种类型的信号，并对每个ADC进行评估。ADC所产生的数字输出可由用户提供的高速逻辑分析仪或数据采集系统进行采集、分析。该评估板采用2.0V和3.3V的电源供电。此外，该评估板还包括有能从用户提供的交流信号产生差分时钟信号的电路。该评估板预装有MAX1211器件，欲评估引脚兼容的MAX1206-MAX1209或MAX19538器件，请联系工厂获取免费样品。

应用

中频与基带通信接收器：蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
低功耗数据采集
便携式仪表
超声和医学成像
