MAX109

8位、2.2Gsps ADC，提供采样/保持放大器和1:4解复用LVDS输出

RF/IF采样、8位、2.2Gsps ADC，在奈奎斯特频带提供44dB SNR

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超高速、8位、2.2Gsps ADC
  • 2.8GHz全功率模拟输入带宽
  • 优异的信噪比性能
    • fIN = 300MHz时，SNR为44.6dB
    • fIN = 1600MHz时，SNR为44dB
  • 高IF时优异的动态范围
    • fIN = 300MHz时，SFDR为61.7dBc
    • fIN = 16000MHz时，SFDR为50.3dBc
    • fIN1 = 1590MHz，fIN2 = 1610MHz时，IM3为-60dBc
  • 500mVP-P差分模拟输入
  • 包括解复用器6.8W典型功耗
  • 可调失调、满偏和采样位置范围
  • 50Ω差分模拟输入
  • 1:4解复用LVDS输出
  • 直接连接至DDR或QDR模式的常用FPGA

MAX109 2.2Gsps、8位、模数转换器(ADC)可将频率高达2.5GHz的模拟信号精确数字化。MAX109采用先进的SiGe工艺制造，在单芯片上集成采样/保持(T/H)放大器、量化器和1:4解复用器。MAX109还提供可调整的失调、满偏电压(通过REFIN)以及采样位置，可实现多个ADC交错工作。

内部采样/保持放大器采用创新性的设计，具有极宽的2.8GHz全功率带宽，从而在整个第二奈奎斯特区域内具有平坦的频率响应。这样便保证具有6.9位ENOB的优异性能。全差分比较器设计和可降低序列外误码电路(温度计泡沫或闪烁码)并提供优异的亚稳态性能(1014时钟周期)。这种设计可以保证无误码。

则 模拟输入具有差分和单端两种模式，具有500mVP-P输入电压范围。输出数据为标准LVDS格式，由内部1:4解复用器解复用。LVDS输出的工作电压范围为3V至3.6V，兼容3V基准单电源系统。器件还提供控制输入以控制其他MAX109交错工作，从而提高系统的有效采样速率。

MAX109采用256引脚超级球栅阵列(SBGA)封装，额定工作于扩展工业级温度范围(-40°C至+85°C)。

应用

  • ATE系统
  • 数字示波器
  • 数字射频/中频信号处理
  • 电子对抗(EW)系统
  • 高能物理仪表
  • 高速数据采集系统
  • 激光探测与测距(LIDAR)
  • 雷达预警接收机(RWR)
MAX109
8位、2.2Gsps ADC，提供采样/保持放大器和1:4解复用LVDS输出

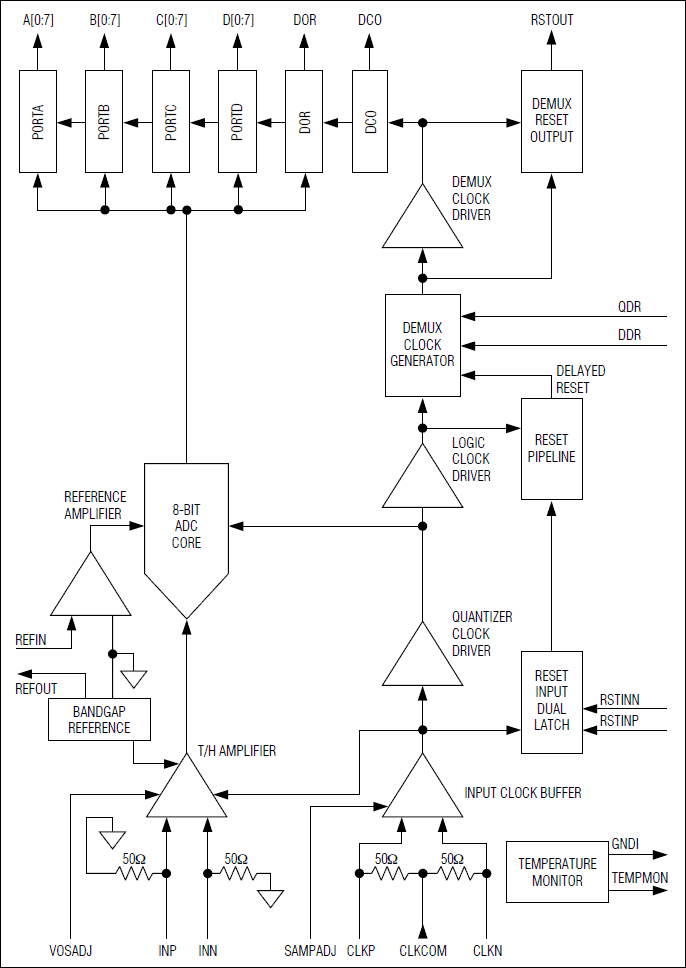

MAX109：功能框图
