概述

  • 差分输入5位ADC
  • 差分输出7位DAC
  • 15Msps最小转换速率
  • -1dB全功率带宽：25MHz
  • ADC的SFDR为44dB
  • DAC在10.7MHz时的SFDR（成像）为39dB
  • 内部基准电压源
  • 并行逻辑接口
  • 单电源供电（+2.7V至+5.5V）
  • 低功耗关断模式：0.1µA

MAX1005是一款组合式数字化仪和重建集成电路，可用于通信信号解调和调制系统。它将IF欠采样和信号合成功能集成到单个低功耗电路中。其模数转换器(ADC)用于直接采样或欠采样下变频的RF信号，而其数模转换器(DAC)则重新创建IF子载波和传输数据。由于模拟输入放大器具有(15MHz)宽带宽，MAX1005的ADC非常适合欠采样应用。DAC的毛刺能量非常低，从而充分减少了干扰杂散信号的传输。片上基准电压源提供低噪声ADC和DAC转换。

MAX1005以低功耗预算提供高水平的信号完整性。它采用单电源供电，或者采用独立的模拟和数字电源供电，各自电压范围为+2.7V至+5.5V。MAX1005可以采用5.5V的非稳压模拟电源和低至2.7V的稳压数字电源供电。这种灵活的电源操作可以在复杂的数字系统中进一步省电。

MAX1005具有三种工作模式：发射（DAC有效）、接收（ADC有效）和关断（ADC和DAC无效）。在关断模式下，总电源电流降至1µA以下。该器件只需2.4µs即可从关断模式中唤醒。MAX1005非常适合手持式以及基站应用。它采用小型16引脚QSOP封装，额定工作温度范围为商业和扩展温度范围。



应用

  • PCS/N
  • PHS/P
  • PWT1900
  • 无线环路
MAX1005
IF欠采样量化器

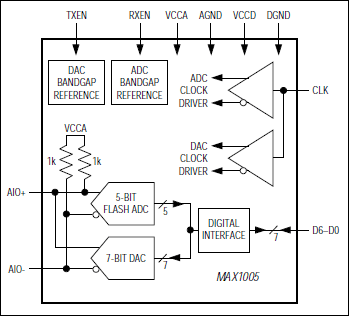

MAX1005：功能框图
