LTM9012

具集成型驱动器的四通道、14 位、125Msps ADC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 具集成型固定增益差分驱动器的 4 通道同时采样 ADC
  • 68.3dB SNR
  • 78dB SFDR
  • 低功率:1.27W (总值),318mW (每通道)
  • 1.8V ADC 内核及 3.3V 模拟输入电源
  • 串行 LVDS 输出:每通道 1 位或 2 位
  • 停机和打盹模式
  • 11.25mm x 15mm BGA 封装

更多细节
show more Icon

LTM®9012 是一款 4 通道、同时采样 14 位 μModule® 模数转换器 (ADC),具有集成型固定增益差分 ADC 驱动器。低噪声放大器适合单端驱动和脉冲串信号 (例如:成像应用)。每个通道在驱动器输出与 ADC 输入之间包括一个低通滤波器。

DC 规格包括在整个温度范围内的 ±1.2LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低,仅为 1.2LSBRMS

数字输出为串行 LVDS,每个通道一次输出两个位 (“双线道” 模式)。在较低采样速率条件下提供了每个通道一次输出一个位的选项 (“单线道” 模式)。LVDS 驱动器具有任选的内部终端和可调的输出电平,以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


Applications

  • 通信
  • 医学成像
  • 多通道数据采集
  • 非破坏性测试

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM9012CY-AB#PBF
  • HTML
  • HTML
LTM9012IY-AB#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM9012CY-AB#PBF

最后购买期限

LTM9012IY-AB#PBF

最后购买期限

1月 23, 2023

- 22_0116

Obsolescence of LTM90xx Family of Signal Chain uModule High Speed Receivers

LTM9012CY-AB#PBF

最后购买期限

LTM9012IY-AB#PBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM9012CY-AB#PBF

最后购买期限

LTM9012IY-AB#PBF

最后购买期限

1月 23, 2023

- 22_0116

arrow down

Obsolescence of LTM90xx Family of Signal Chain uModule High Speed Receivers

LTM9012CY-AB#PBF

最后购买期限

LTM9012IY-AB#PBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

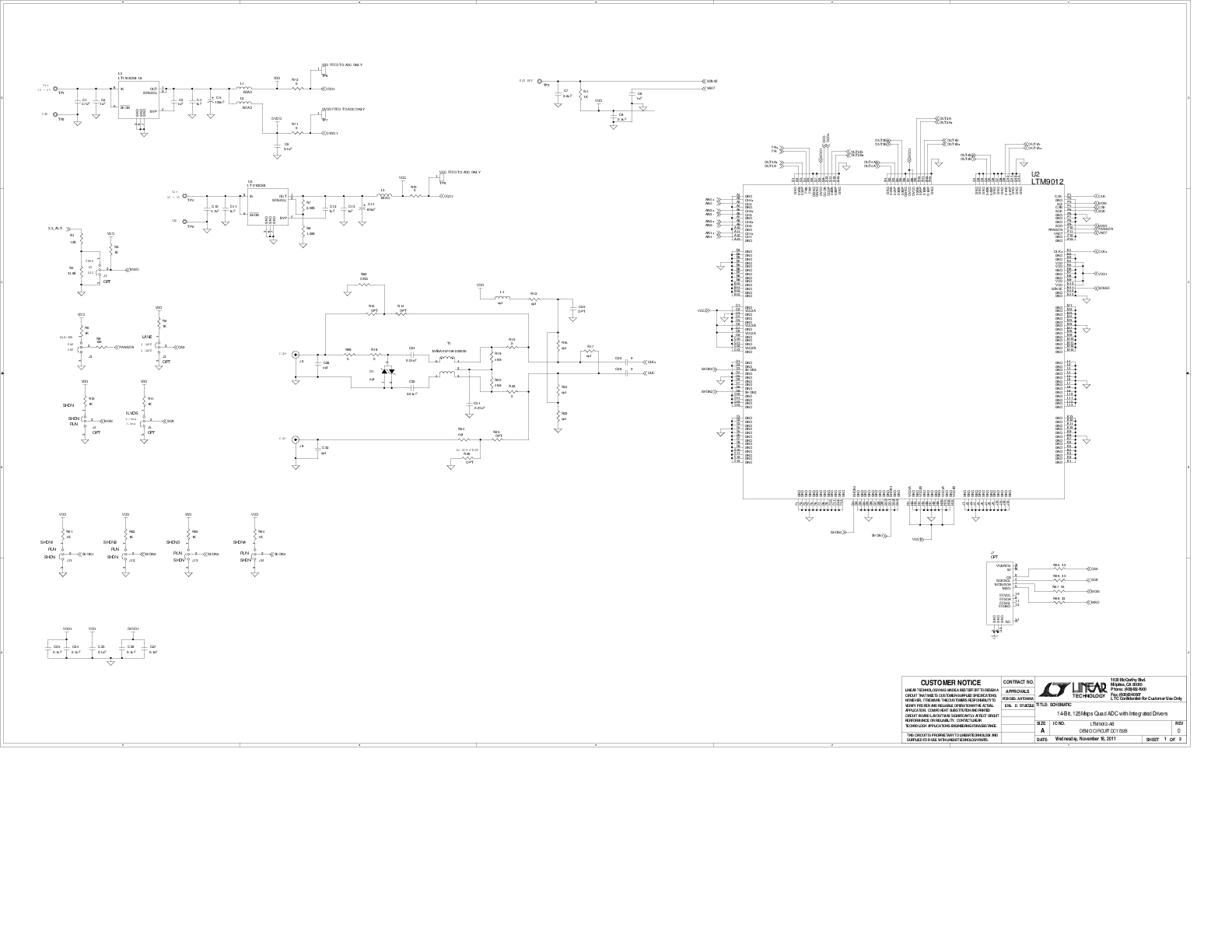

DC1732B-AB

LTM9012 | 14-Bit, 125Msps Quad µModule ADC + Driver, Requires DC1371 and DC1075
