概览
优势和特点
- 2.5V 输出电压
- 已在 175°C 下进行 100% 测试

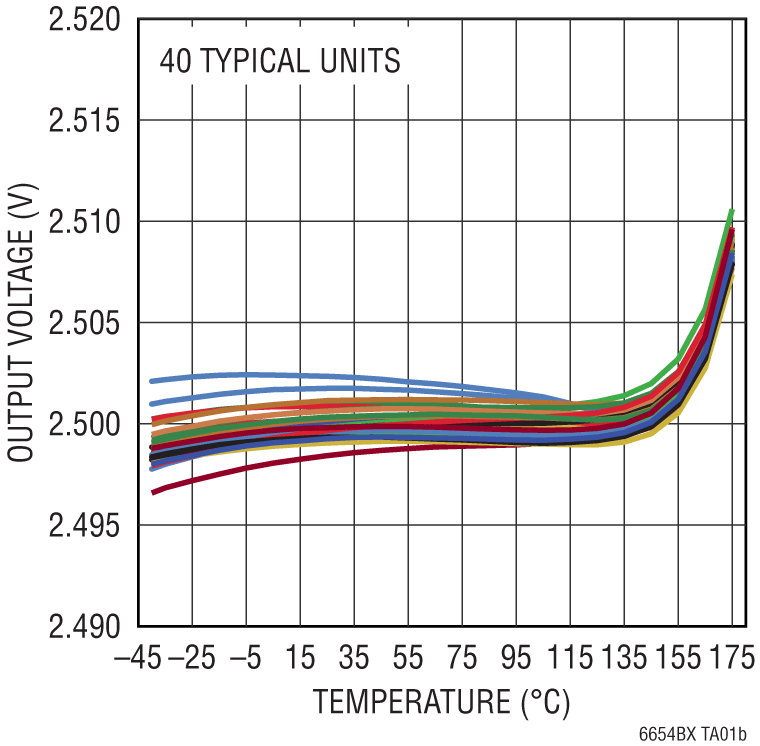

- 在 –40°C 至 175°C 温度范围内的总误差 < 1%
- 低热迟滞：在 –40°C 至 175°C 温度范围内为 30ppm
- 宽电源范围达 36V
- 长期漂移：50ppm/√kHr
- 电源电压调整率（高达 36V）：175°C 时最大为 30ppm/V
- 低电压差：175°C 时最大为 120mV
- 175°C 时提供 3mA 并消耗 10mA
- 175°C 时负载调整最大为 50ppm/m
- 低噪声 1.5ppmP-P（0.1Hz 至 10Hz）
- 无热关断
- 完全适合 –40°C 至 175°C 温度范围

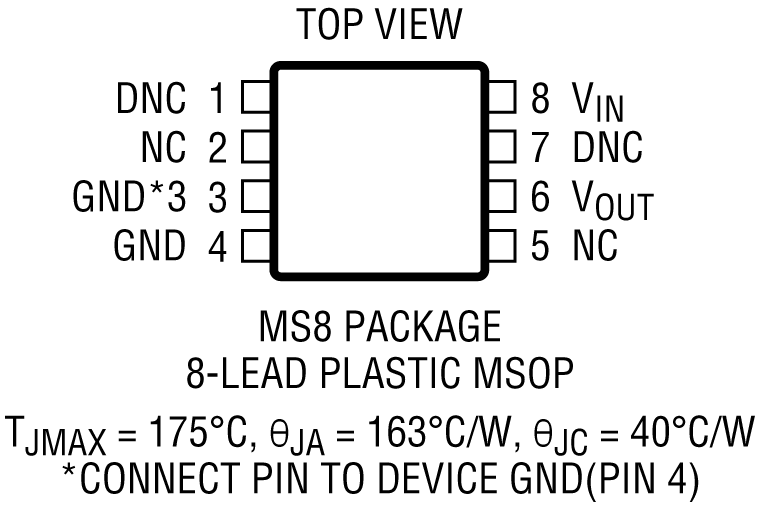

- 采用 8 引脚 MSOP 封装
产品详情
LT6654BX 是一款 2.5V 精密基准电压源，额定工作结温高达 175°C。LT6654BX 的工作电压高达 36V，并且完全适合 –40°C 至 175°C 的温度范围。缓冲输出确保了灌电流和拉电流输出，具有低输出阻抗和精密负载调整功能。这些特性相结合，使得 LT6654BX 非常适用于高温环境应用。
低热迟滞确保了高精度，而 1.5ppmP-P 噪声较大限度地减少了测量不确定性。由于 LT6654BX 还可以灌电流，因此可以用作低功耗负电压基准电压源，具有与正基准电压源相同的精度。标准 LT6654BH 的典型性能参数和应用信息也适用于 LT6654BX。有关更多信息，请参见 LT6654 数据手册。
采用 8 引脚 MSOP 封装提供 LT6654BX 基准电压源。
应用
- 石油和天然气勘探
- 井底钻进和仪器仪表
- 航空电子设备
- 重工业
- 高温汽车
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
