概览
优势和特点
- 密封式 5mm x 5mm LCC 无引线芯片载体封装：
- 对湿度不敏感
- 热迟滞：8ppm (0°C 至 70°C)
- 热迟滞：60ppm (–40°C 至 85°C)

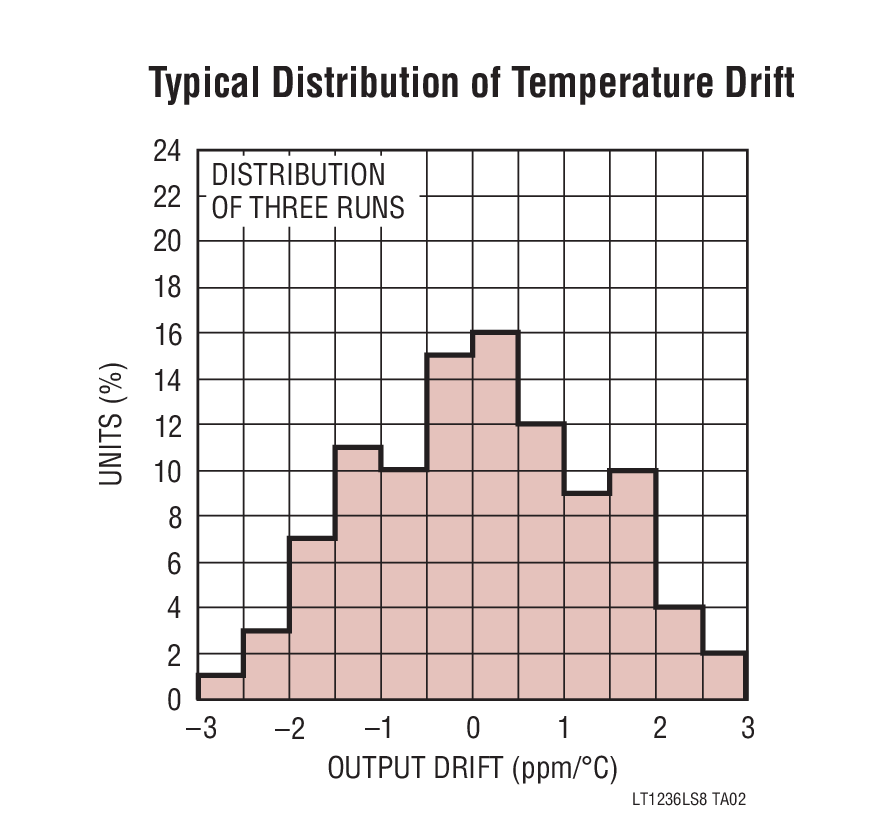

- 低漂移：
- A 级：5ppm/°C (最大值)
- B 级：10ppm/°C (最大值)
- 高准确度：
- A 级：±0.05% (最大值)
- B 级：±0.10% (最大值)
- 低噪声：
- 经过全面的噪声测试
- 可吸收和供应 ±10mA 电流
- 宽电源范围至 40V

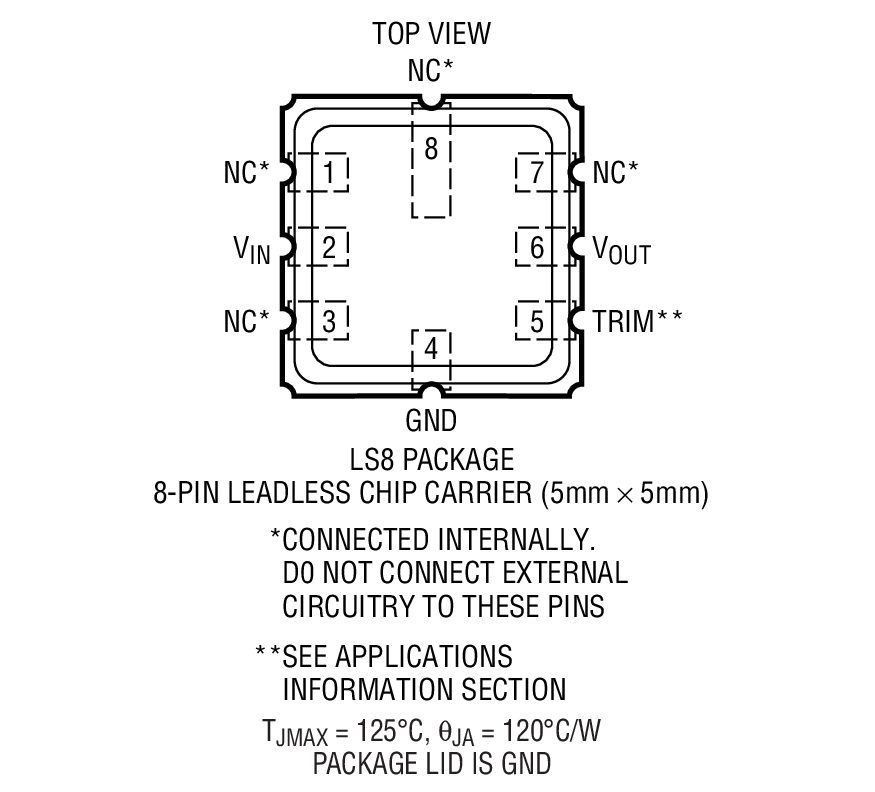

- 8 引脚 (5mm x 5mm) LS8 封装

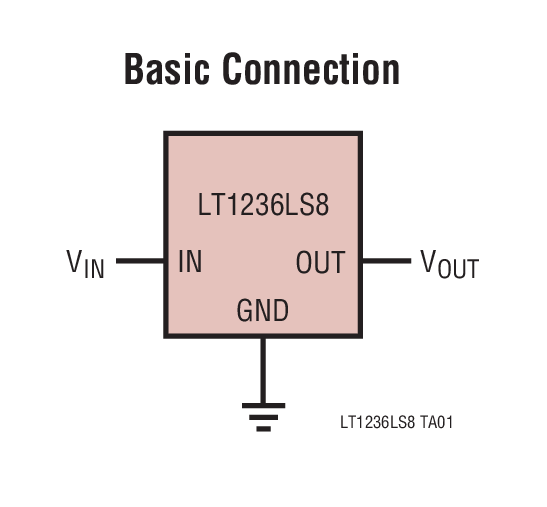

产品详情
LT®1236LS8 是一款高精度基准，它把低漂移和噪声与卓越的长期稳定性和高输出准确度结合在一起。基准输出将供应和吸收高达 10mA 电流，而且几乎完全不受输入电压变化的影响。
密封式封装提供了出众的湿度和热迟滞性能。LT1236LS8 的外形尺寸仅为 5mm x 5mm x 1.5mm，可作为大型通孔金属罐电压基准 (例如：业界标准的 LT1021) 的替代产品。LT1236LS8具有与 LT1236 相似的性能，并利用密封型封装获得了额外的稳定性。
LT1236LS8 基于掩埋式齐纳二极管结构，因而实现了温度和时间稳定性，以及 <1ppm 峰至峰的极低噪声性能。在生产中对噪声指标进行了 100% 的测试。LT1236LS8 采用 7.2V 至高达 40V 的电源电压运作。即使与最好的带隙基准相比，亚表面齐纳二极管基准的时间稳定性指标也要更胜一筹，而且密封型封装可在众多的环境条件下保持稳定性。
应用
- 仪表和测试设备
- 高分辨率数据采集系统
- A/D 和 D/A 转换器
- 高精度稳压器
- 高精度衡器
- 数字电压表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
