LT1029: 5V Bandgap Reference Data Sheet8/24/2007
概览
优势和特点
- 0.2% 输出容限
- 0.6Ω 并联阻抗
- 700µA 至 10mA 工作电流
- 引脚与 LM136-5 相兼容

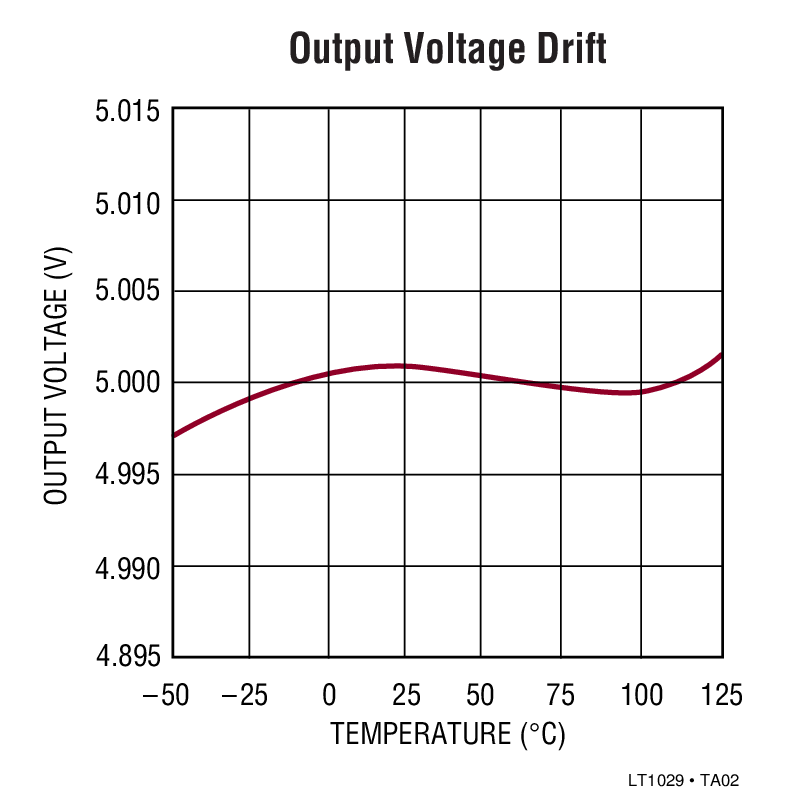

- 20ppm/°C 最大漂移
- 输出电压修整并不影响漂移指标

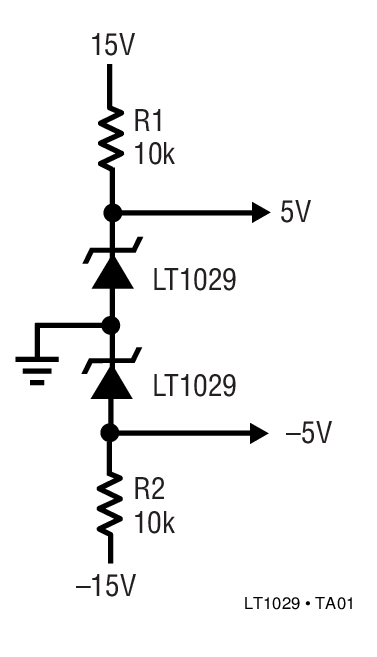

- 可用作正基准或负基准
产品详情
LT®1029 是一款拟用于并联或“齐纳二极管”模式的 5V 带隙电压基准，因而使其可用作正基准或负基准。输出被预修整至 ±0.2% 准确度，并具有 20ppm/°C 的最大温度漂移。一个修整引脚可提供额外的输出调整以获得更加精确的输出电压。
LT1029 的工作电流范围为 700μA 至 10mA。极低的动态阻抗即使在工作电流波动的情况下也能实现卓越的输出调节性能。
LT1029 可替代 LM136-5 或 LM336-5，并采用“最小温度系数”修整网络简化了电路。LT1029 并不要求该特殊网络满足其温度漂移规格要求；这些应用网络组件简单地被移除。如果需要进行输出修整以实现高的初始准确度，则应该用跳线取代修整网络中的二极管。
应用
- A/D 和 D/A 转换器
- 精准型稳压器
- 精准型电流源
- 电压至频率 (V/F) 和频率至电压 (F/V) 转换器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R081 Reliability Data3/26/2018
-
AN42 - Voltage Reference Circuit Collection2/3/2011
-
AN57 - Video Circuit Collection9/4/2008
-
DN341 - 16 位 ADC 简化了电流测量8/9/2004
-
A/D 转换器的保真度测试2/19/2013
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

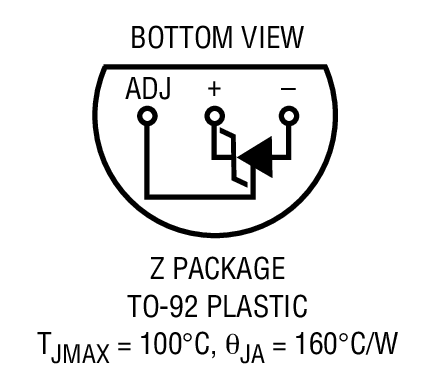

| LT1029ACZ#PBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
| LT1029ACZ#TRPBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
| LT1029CZ#PBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
| LT1029CZ#TRPBF | 材料声明 | 质量和可靠性 | 3-Lead TO-92 | |
| Wafer Fabrication Data | R081 Reliability Data |
