LM4041
量产改进的精密微功耗并联型电压基准
- 产品模型
- 24
Viewing:
产品详情
- 超小型3引脚SC70封装
- 初始精度：0.1%（最大值）
- 在-40°C至+125°C温度范围内确保温度系数为100ppm/°C（最大值）
- 宽工作电流范围：60µA至12mA
- 20µVRMS低输出噪声（10Hz至10kHz）
- 1.225V固定反向击穿电压
- 无需输出电容
- 可承受容性负载

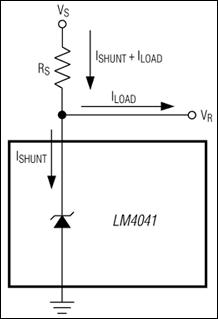

LM4041是一款精密两端子并联模式带隙基准电压源，具有1.225V的固定反向击穿电压。LM4041采用超小型3引脚SC70表面贴装封装(1.8mm x 1.8mm)，比采用SOT23表面贴装封装的同类器件小50%，非常适合空间受限的应用（也提供SOT23版本）。
激光调整电阻可确保高初始精度。该器件的温度系数为100ppm/°C，提供四个初始精度等级，范围为0.1%至1%。LM4041具有60µA至12mA分流电流能力和低动态阻抗，确保在较宽的工作温度和电流范围内实现稳定的反向击穿电压精度。
LM4041不需要外部稳定电容器，同时确保任何容性负载下的稳定性。
LM4041的额定温度范围为-40°C至+125°C。
应用
- 手机
- 工业过程控制
- 笔记本电脑
- 便携式电池供电设备
参考资料
数据手册 2
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LM4041AEM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041AEM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041AIM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041AIM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041BEM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041BEM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041BEX3-1.2+ | Single Chip Package | ||
| LM4041BEX3-1.2+T | Single Chip Package | ||
| LM4041BIM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041BIM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041BIX3-1.2+ | Single Chip Package | ||
| LM4041BIX3-1.2+T | Single Chip Package | ||
| LM4041CEX3-1.2+ | Single Chip Package | ||
| LM4041CEX3-1.2+T | Single Chip Package | ||
| LM4041CIM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041CIM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041CIX3-1.2+ | Single Chip Package | ||
| LM4041CIX3-1.2+T | Single Chip Package | ||
| LM4041DEX3-1.2+ | Single Chip Package | ||
| LM4041DEX3-1.2+T | Single Chip Package | ||
| LM4041DIM3-1.2+ | 3-SOT_23-N/A | ||
| LM4041DIM3-1.2+T | 3-SOT_23-N/A | ||
| LM4041DIX3-1.2+ | Single Chip Package | ||
| LM4041DIX3-1.2+T | Single Chip Package |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
9月 18, 2014 - 1370_ERRATA ASSEMBLY |
||
| LM4041AEM3-1.2+ | 量产 | |
| LM4041AIM3-1.2+ | 量产 | |
| LM4041AIM3-1.2+T | 量产 | |
| LM4041BEM3-1.2+T | 量产 | |
| LM4041BIM3-1.2+ | 量产 | |
| LM4041BIM3-1.2+T | 量产 | |
| LM4041CIM3-1.2+ | 量产 | |
| LM4041CIM3-1.2+T | 量产 | |
| LM4041DIM3-1.2+ | 量产 | |
| LM4041DIM3-1.2+T | 量产 | |
|
7月 21, 2020 - 2072 MECHANICAL DATASHEET |
||
| LM4041BEX3-1.2+ | 量产 | |
| LM4041BEX3-1.2+T | 量产 | |
| LM4041BIX3-1.2+ | 量产 | |
| LM4041BIX3-1.2+T | 量产 | |
| LM4041CEX3-1.2+ | 量产 | |
| LM4041CEX3-1.2+T | 量产 | |
| LM4041CIX3-1.2+ | 量产 | |
| LM4041CIX3-1.2+T | 量产 | |
| LM4041DEX3-1.2+T | 量产 | |
| LM4041DIX3-1.2+ | 量产 | |
| LM4041DIX3-1.2+T | 量产 | |
|
4月 16, 2020 - 2038A ASSEMBLY |
||
| LM4041BEX3-1.2+T | 量产 | |
| LM4041CEX3-1.2+T | 量产 | |
|
6月 29, 2018 - 1703N ASSEMBLY |
||
| LM4041BIM3-1.2+T | 量产 | |
|
4月 15, 2020 - 2038N ASSEMBLY |
||
| LM4041BIX3-1.2+ | 量产 | |
| LM4041BIX3-1.2+T | 量产 | |
| LM4041CIX3-1.2+ | 量产 | |
| LM4041CIX3-1.2+T | 量产 | |
| LM4041DEX3-1.2+T | 量产 | |
| LM4041DIX3-1.2+ | 量产 | |
| LM4041DIX3-1.2+T | 量产 | |
这是最新版本的数据手册
