优势和特点

  • 10µA 至 20mA 工作电流范围
  • 有保证的 1% 初始电压容限
  • 有保证的 1Ω 动态阻抗
  • 非常低的功耗

产品详情

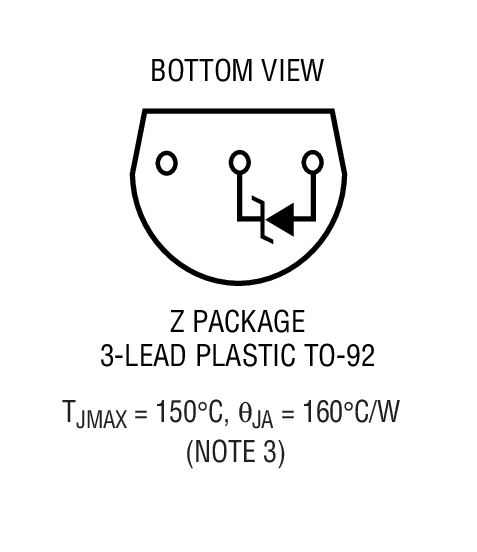

The H (TO-5 Metal Can) Version of this part from Analog Devices is Obsolete.

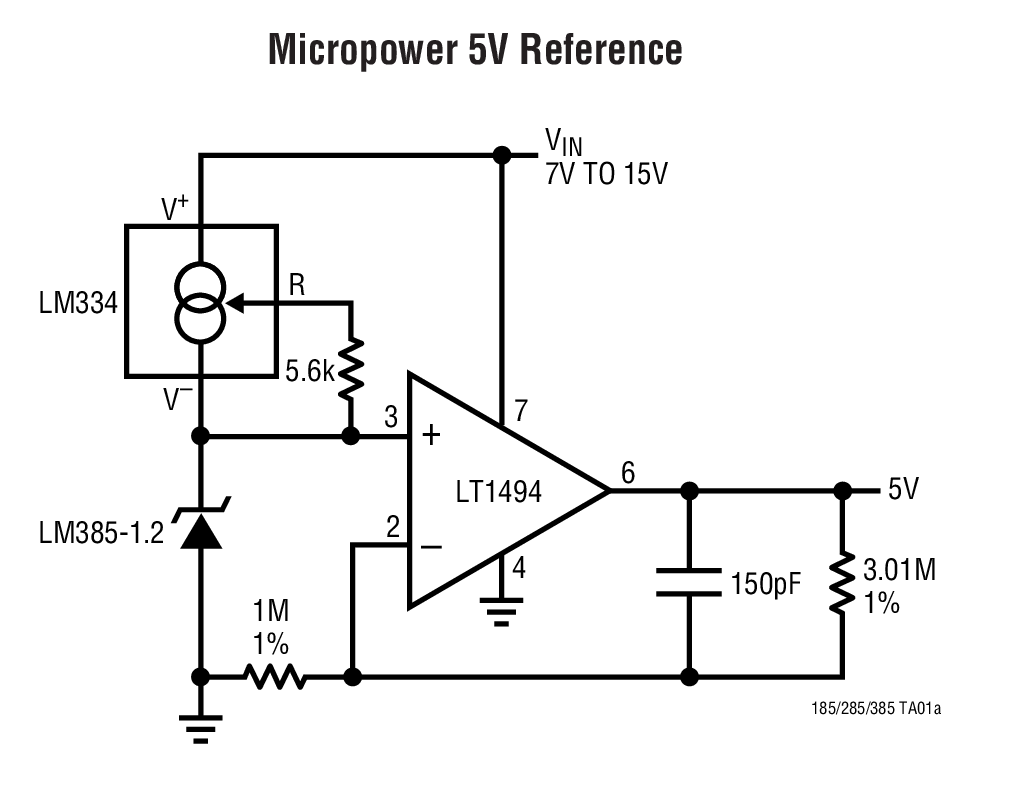

LM185-1.2 / LM285-1.2 / LM385-1.2 是两端带隙基准二极管,专为需要精准性能和微功率操作的应用而设计。这些器件可在低至 10μA 的电流下提供有保证的工作规格指标。标称电压为 1.235V,可提供 1% 和 2% 的容限。其他的一些特点是:1Ω 的最大动态阻抗、低噪声以及随着时间推移和温度变化的卓越稳定性。先进的设计、加工和测试方法使得凌力尔特 (现隶属 ADI) 的 LM185-1.2 / LM285-1.2 / LM385-1.2 成为优于先前设计的选择。下面示出了一款微功率 5V 基准应用电路。如需具保证温度系数 (TC) 的微功率基准,请参见 LT1034 的数据手册。

应用

  • 便携式仪表基准
  • 便携式测试仪器
  • 电池供电式系统
  • 电流环路仪表

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
