概览

优势和特点

  • 有保证的温度稳定性
  • 0.6Ω 最大动态阻抗
  • 可针对最小温度系数进行调节
  • 宽工作电流范围

产品详情

LM136-2.5 / LM336-2.5 是通用型并联稳压器二极管,专为在宽电流范围内工作并随着时间推移和温度变化保持优良稳定性而设计。第三个端子使得能够较大限度减小温度系数或在不改变温度系数的情况下调节基准电压。由于该器件起并联稳压器的作用,因此它同样能用作正基准或负基准。

LM136-2.5 / LM336-2.5可在针对密封要求的 TO-46 金属罐封装或低成本 TO-92 塑料封装中提供低至 1% 的初始容差。

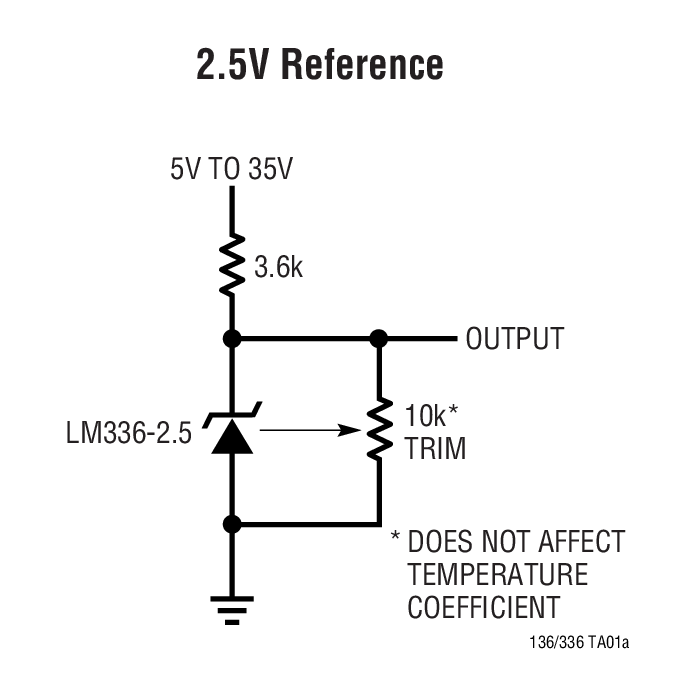

凌力尔特 (现隶属 ADI) 先进的设计、测试和加工方法优化了 LM136-2.5 / LM336-2.5,可实现优于先前同类设计的性能和可靠性。对于需要非常低初始容差和温度系数的更严苛精准型基准应用,请参阅 LT1009 的数据手册。下面示出了一款具修整功能的典型 2.5V 基准。

应用

  • 用于 5V 系统的基准
  • 8 位 A/D 和 D/A 基准
  • 数字电压表
  • 电流环路测量和控制系统
  • 电源监视器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

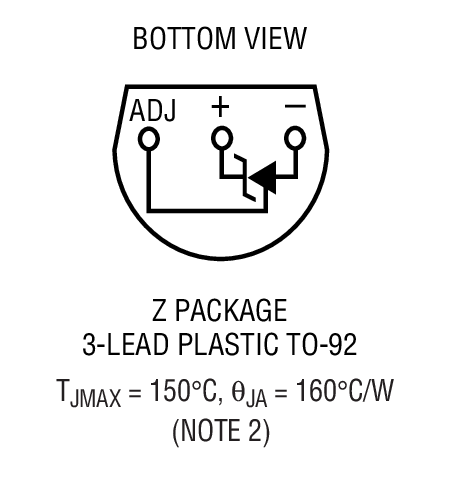

LM336Z-2.5#PBF 材料声明 质量和可靠性 3-Lead TO-92
LM336Z-2.5#TRPBF 材料声明 质量和可靠性 3-Lead TO-92
Wafer Fabrication Data R031 Reliability Data
