HMCAD1510

过期

高速、多模、8位、500 MSPS ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8位高速单通道/双通道/四通道ADC
    单通道模式： FSmax = 500 MSPS
    双通道模式： FSmax = 250 MSPS
    四通道模式： FSmax = 125 MSPS
  • 集成交叉点开关（多路复用阵列）
  • 1X至50X数字增益
    高达32X无失码
  • 1X增益： 49.8 dB SNR
    10X增益： 48.2 dB SNR
  • 内部低抖动可编程时钟分频器
  • 超低功耗
    295 mW（包括500 MSPS和小偏置时的I/O）
  • 从休眠状态启动的时间：0.5 μs；从掉电状态启动的时间：15 μs
  • 内部基准电压源电路，无需外部元件
  • 粗调和精调增益控制
  • 针对每个ADC提供数字增益精调能力
  • 内部失调校正
  • 电源电压：1.8 V
  • 控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压
  • 串行LVDS/RS DS输出
  • 7x7 mm QFN 48引脚(LP7D)封装



HMCAD1510

高速、多模、8位、500 MSPS ADC

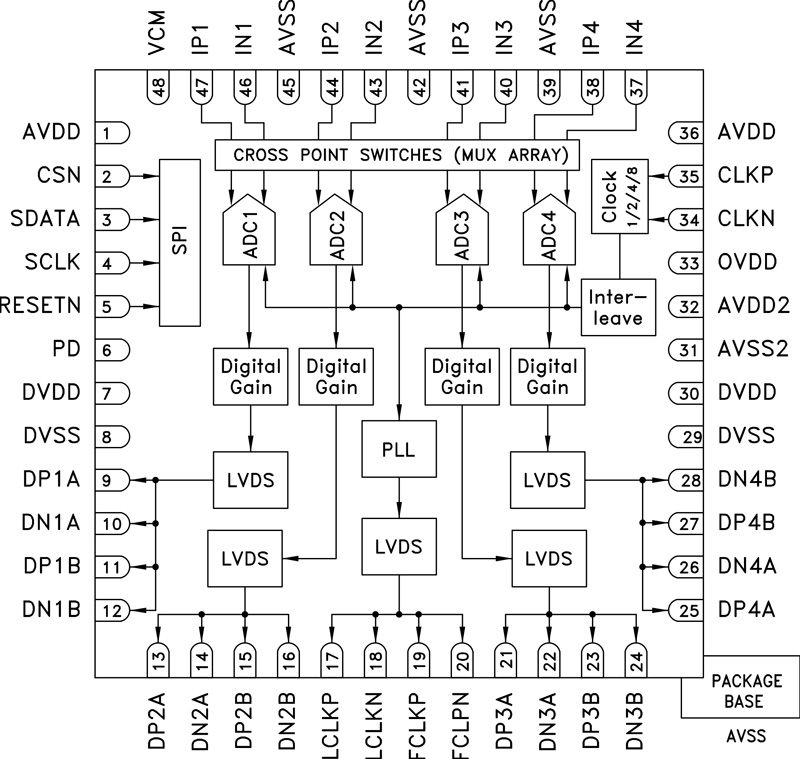

HMCAD1510 Functional Block Diagram
