DS4426

四通道、I²C、可控制裕量的IDAC，具有三路电源跟踪

更多 showmore-icon

低成本、可通过I²C控制的电源裕量调节器和跟踪器

查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

特性
  • 四路电流输出DAC
    • 50µA至200µA可调节满量程范围
    • 每路输出的吸入、源出电流具备127个设定值
  • 电源跟踪
    • 电源排序
    • 斜坡上升和斜坡下降跟踪控制
    • 支持比例跟踪
  • +2.7V至+5.5V工作电压
  • I²C兼容串行接口
  • 两个地址输入引脚允许在同一个I²C总线上挂接最多4个器件
  • 无铅、28引脚TQFN封装(4mm x 4mm)，带裸焊盘
  • 工业级温度范围：-40°C至+85°C
更多细节
show more Icon

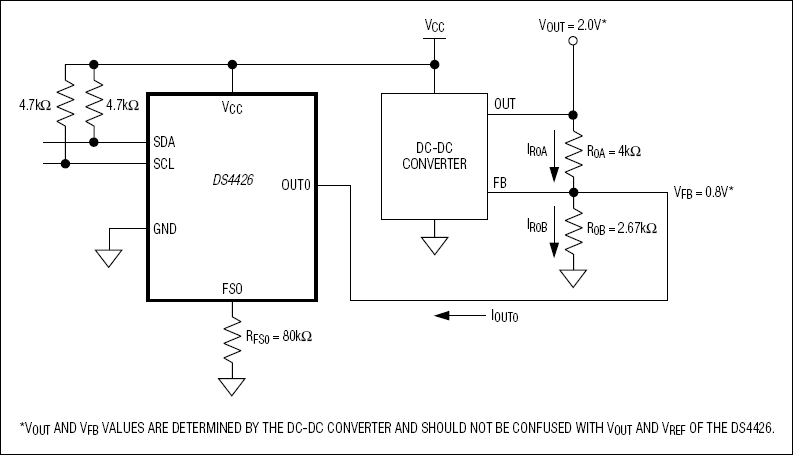

DS4426集成了4路I²C可调节、电流输出DAC，这些DAC可吸入或源出电流，并通过外部电阻设置每路输出的满量程范围。每路DAC输出可通过I²C接口设置127个吸入电流和127个源出电流等级。采用指定的控制输入，还可为三路通道提供电源跟踪功能。当电源跟踪完成后，电流输出默认为零。两个地址引脚允许在同一个I²C总线上挂接最多4个DS4426。

应用

  • 可调节吸入电流和源出电流
  • 电源调节
  • 电源余量
  • 电源跟踪
