DS3902

双路、非易失、可变电阻器,带有用户EEPROM

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 3
特性
  • 双路256位线性数字电阻
  • 可选择50kΩ/30kΩ或50kΩ/15kΩ
  • 电阻设置保存在NV存储器中
  • 低温度系数
  • I²C兼容的串行接口
  • 宽工作电压范围(2.4V至5.5V)
  • 软件写保护
  • 用户EEPROM存储器
  • 可编程从地址
  • 工作温度范围:-40°C至+95°C
  • 小尺寸、8引脚µSOP封装
更多细节
show more Icon

DS3902是一款双路、非易失(NV)、低温度系数的可变数字电阻,提供256级用户选择。DS3902可以在2.4V至5.5V的宽电源范围内工作,通过I²C兼容的串行接口与该器件通信。内部地址设置功能通过编程使DS3902从地址置为128个可用地址之一。DS3902的低成本、小尺寸特点,使它成为传统机械式电位器的理想替代品。

应用

  • 音频功放偏置
  • 仪表与工业控制

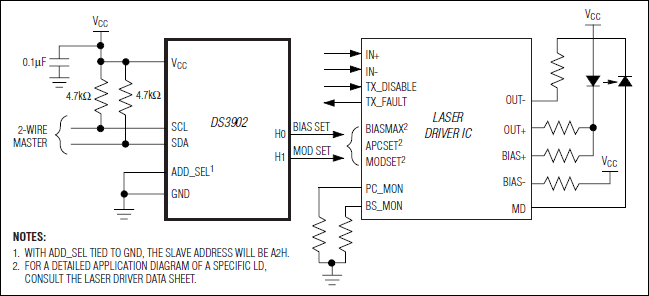

  • 光收发器
  • 光发射机应答设备
  • 替代机械式可变电阻和DIP开关
  • 射频功放
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS3902U-515+
  • HTML
  • HTML
DS3902U-530+
  • HTML
  • HTML
DS3902U-530+T&R
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

DS3902U-515+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

DS3902U-515+

量产
