DS3514
I²C gamma和VCOM缓冲器,带有EEPROM
集成VCOM gamma缓冲器,提供丰富的功能设计
产品详情
- 10位gamma缓冲器,14个通道
- 8位VCOM缓冲器,1个通道
- 每通道具有4个10位EEPROM
- 400µA/通道的低功耗gamma缓冲器
- I²C兼容串口
- I²C和引脚控制提供设计灵活性
- 9.0V至15.0V模拟供电
- 2.7V至5.5V数字供电
- 48引脚TQFN封装(7mm x 7mm)

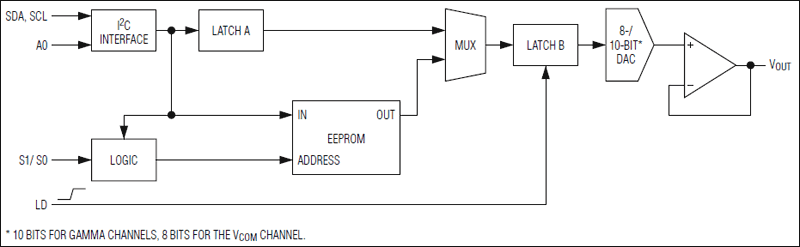

DS3514为可编程gamma和VCOM电压发生器,支持实时更新并可将多字节的gamma/VCOM数据存入内部EEPROM存储器。每个可独立寻址的gamma和VCOM通道具有1路10位DAC、两个10位数据寄存器和4字EEPROM存储器。片内集成高性能缓冲放大器,具有满摆幅、低功耗(400µA/gamma通道)特性。VCOM通道提供较高的电流驱动(> 250mA峰值)能力,具有快速建立时间的缓冲放大器针对各种TFT-LCD面板的VCOM节点驱动进行优化。
通过I²C兼容串口编程,每通道具有一对独立的数据装载寄存器,支持高达400kHz的I²C总线通信,大大提高了接口性能和灵活性。多个EEPROM存储表大大丰富了显示系统的功能,其中包括与温度和亮度等级相关的gamma表,允许在工厂或现场自动调节显示屏,背光调节算法可有效节省系统功耗。根据上电模式或设定模式,DAC数据可由S0/S1引脚从EEPROM中选择或从固定的存储地址选择。
应用
- 自适应gamma及VCOM调节(通过I²C实时调节,通过I²C或S0/S1引脚选择EEPROM)
- 工业过程控制
- TFT-LCD gamma及VCOM缓冲器
