特性
- 8位gamma缓冲器，10个通道
- 8位VCOM缓冲器，1个通道
- 每通道具有4个字节的EEPROM
- 低功耗：400µA/gamma缓冲器
- I²C兼容串口
- I²C和引脚控制提供设计灵活性
- 9.0V至15.0V模拟供电
- 2.7V至5.5V数字供电
- 48引脚封装(TQFN 7mm x 7mm)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

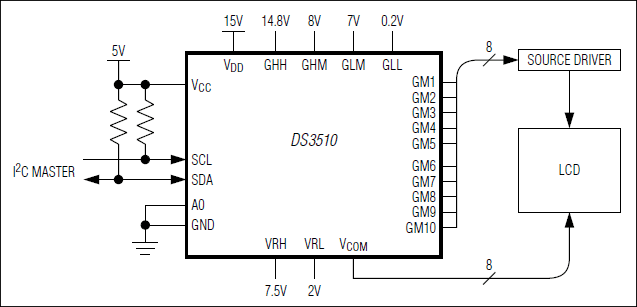

DS3510为可编程gamma和VCOM电压发生器，支持实时更新并可将多字节的gamma/VCOM数据存入内部EEPROM存储器。每个可单独寻址的gamma和VCOM通道都具有1路8位DAC、两个8位数据寄存器和4字节EEPROM存储器。片内集成高性能缓冲放大器，提供满摆幅、低功耗(400µA/gamma通道)工作特性。VCOM通道具有较高的电流驱动(> 250mA峰值)能力，具有快速建立时间的缓冲放大器针对各种TFT-LCD面板的VCOM节点驱动进行优化。
通过I²C兼容串口进行编程，每通道具有一对独立的数据装载寄存器，支持高达400kHz的I²C总线通信，大大提高了接口性能和灵活性。多个EEPROM存储表大大丰富了显示系统的功能，其中包括与温度和亮度等级相关的gamma表，允许在工厂或现场自动调节显示屏，背光调节算法可有效节省系统功耗。根据上电模式或设定模式，DAC数据可由S0/S1引脚从EEPROM中选择或从固定的存储地址中选择。
应用
- 自适应gamma及VCOM调节(通过I²C实时调节，通过I²C或S0/S1引脚选择EEPROM)
- 工业过程控制
- TFT-LCD gamma及VCOM缓冲器
