DS24L65

DeepCover安全认证器,具有SHA-256协处理器和1-Wire主机功能

更多 showmore-icon

高级物理安全保护系统数据,释放主机SHA-256运算压力

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • SHA-256引擎,支持基于对称加密的双向安全认证模式
  • 两页32字节用户EEPROM,带有多种可编程保护选项
  • 1-Wire主控端口,带有可选的有源或无源1-Wire上拉
  • 内部低阻信号通路提供1-Wire强上拉
  • 1-Wire端口可通过软件控制关断
  • I²C工作(上拉)电压:1.8V±5%
  • IO与GND之间提供±8kV ESD保护(JESD22-A114 HBM,典型值)
  • 工作范围:1.8V±5%,-40°C至+85°C
  • 6引脚TSOC封装
更多细节
show more Icon

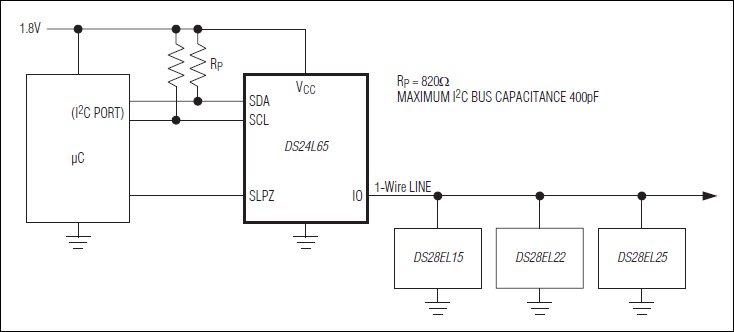

DeepCover®嵌入式安全方案采用多重先进的物理安全机制保护敏感数据,提供最高等级的密钥存储安全保护。DeepCover安全认证器(DS24L65)是一款SHA-256协处理器,内置1-Wire®主控制器,提供主机系统与1-Wire SHA-256从器件通信及操作所要求的SHA-256和存储器功能。此外,器件执行I²C主控制器与所连接的任何1-Wire SHA-256从器件之间的协议转换。对于1-Wire线驱动器,芯片内部用户可调定时器将系统主处理器从繁琐的1-Wire波形时序控制中解放出来,支持标准和高速1-Wire通信。1-Wire总线可通过软件控制关断。强上拉功能通过1-Wire总线为EEPROM等1-Wire器件供电。不使用DS24L65时,可将其置于休眠模式,降低功耗。

应用

  • 消费品认证
  • 安全控制
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS24L65P+
  • HTML
  • HTML
DS24L65P+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

DS28EL25EVKIT

DS28EL25和DS24L65的评估系统

zoom

DS28EL25EVKIT

DS28EL25和DS24L65的评估系统

DS28EL25和DS24L65的评估系统

特性和优点

  • 完整评估系统:
    • 五个采用TDFN-EP封装的DS28EL25 IC
    • 一个USB转I2C模块(DS9400#)提供PC连接
    • DS2465评估板提供1-Wire接口和SHA-256协处理器
    • 一个评估板(DS9120Q+),带有TDFN-EP插座板便于芯片评估
  • USB转I2C模块包含高能PL-2303HXD USB转UART芯片
    • 枚举为虚拟PC COM端口
    • 提供Windows认证徽标USB设备驱动程序
    • 标准USB电缆接口
  • I2C主机接口支持400kHz I2C通信速度
  • 评估板包含方便的板上测试点
  • 评估软件将随完整的评估套件数据手册一起提供

产品详情

DS28EL25评估系统(EV系统)提供评估和编程DS28EL25 DeepCover®安全认证器所需的硬件和软件。评估系统操作需要主机PC以便进行用户友好的评估。
此评估系统包括DS9400 USB转I2C PC适配器、DS2465评估板、用于TDFN DS28EL25的DS9120Q+评估插座板以及五个采用TDFN封装的DS28EL25采样器件。该评估软件在Windows® 8、Windows 7、Windows Vista®和Windows XP®操作系统上运行。评估系统数据手册中包含有关下载和安装软件以及通用评估系统操作的详细说明;以上链接提供软件和文档。
注意:DS2465评估板和DS9400#子组件不适合在评估系统外直接销售。未提供特定于DS9400#的数据手册。

DS28EL22EVKIT

DS28EL22和DS24L65的评估系统

zoom

DS28EL22EVKIT

DS28EL22和DS24L65的评估系统

DS28EL22和DS24L65的评估系统

特性和优点

  • 完整评估系统:
    • 五个采用TDFN-EP封装的DS28EL22 IC
    • 一个USB转I2C模块(DS9400#)提供PC连接
    • DS2465评估板提供1-Wire接口和SHA-256协处理器
    • 一个评估板(DS9120Q+),带有TDFN-EP插座板便于芯片评估
  • USB转I2C模块包含高能PL-2303HXD USB转UART芯片
    • 枚举为虚拟PC COM端口
    • 提供Windows认证徽标USB设备驱动程序
    • 标准USB电缆接口
  • I2C 主机接口支持400kHz I2C通信速度
  • 评估板包含方便的板上测试点
  • 评估软件将随完整的评估套件数据手册一起提供

产品详情

DS28EL22评估系统(EV系统)提供评估和编程DS28EL22 DeepCover®安全认证器所需的硬件和软件。评估系统操作需要主机PC以便进行用户友好的评估。
此评估系统包括DS9400 USB转I2C PC适配器、DS2465评估板、用于TDFN DS28EL22的DS9120Q+评估插座板以及五个采用TDFN封装的DS28EL22采样器件。该评估软件在Windows® 8、Windows 7、Windows Vista®和Windows XP®操作系统上运行。评估系统数据手册中包含有关下载和安装软件以及通用评估系统操作的详细说明;以上链接提供软件和文档。
注意:DS2465评估板和DS9400#子组件不适合在评估系统外直接销售。未提供特定于DS9400#的数据手册。

DS28EL15EVKIT

Evaluation System for the DS28EL15 and DS24L65

zoom

DS28EL15EVKIT

Evaluation System for the DS28EL15 and DS24L65

Evaluation System for the DS28EL15 and DS24L65

特性和优点

  • Complete EV System:
    • Five DS28EL15 ICs in TDFN-EP Package
    • One USB-to-I2C Module (DS9400#) Provides PC Connection
    • DS2465 EV Board Provides 1-Wire Interface and SHA-256 Coprocessor
    • One EV Board (DS9120Q+) with TDFN-EP Socket Provides Easy Chip Evaluation
  • USB-to-I2C Module Contains Prolific PL-2303HXD USB-to-UART Chip
    • Enumerates as a Virtual PC COM Port
    • Windows Certified Logo USB Device Driver Available
    • Standard USB Cable Interface
  • I2C Host Interface Supports 400kHz I2C Communication Speeds
  • EV Board Contains Convenient On-Board Test Points
  • Evaluation Software Will Be Provided Along with Full Evaluation Kit Data Sheet

产品详情

The DS28EL15 evaluation system (EV system) provides the hardware and software necessary to evaluate and program the DS28EL15 DeepCover® Secure Authenticator. EV system operation requires a host PC for user-friendly evaluation.

Our Secure Drug Delivery video shows how Maxim security products can be used to authenticate remote drug delivery.

This evaluation system includes a DS9400 USB-to-I2C PC adapter, a DS2465 EV board, a DS9120Q+ evaluation socket board for a TDFN DS28EL15, and five DS28EL15 sample devices in a TDFN package. The EV software runs on Windows® 8, Windows 7, Windows Vista®, and Windows XP® operating systems. Detailed instructions for downloading and installing software, as well as general EV system operation are included in the EV system data sheet; software and documentation are available at the link above.

Note: The DS2465 EV board and DS9400# subcomponents are not available for direct sale outside of evaluation systems. A data sheet specific to DS9400# is not available.
