DS2030L

3.3V、单芯片、256kb非易失SRAM

数据手册 (Rev. 3)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单片、可回流焊、27mm x 27mm BGA封装
  • 内置锂锰电池和充电器
  • VCC超出容限后，无条件地对SRAM加以写保护
  • VCC电源失效时，自动切换至电池供电
  • 内部电源监视器探测低于正常VCC (3.3V)的电源失效
  • 复位输出可用作微处理器的CPU监控器
  • 工业级温度范围(-40°C至+85°C)

DS2030L是一款256kb、兼容回流焊工艺的非易失(NV) SRAM，由一个静态RAM (SRAM)，一个NV控制器和一个内部可充电锂锰电池(ML)构成。这些元件封装在一个256球BGA表面贴模块中。当VCC加在模块上时，它即对ML电池充电，SRAM也由外部电源来供电，同时允许修改SRAM的内容。当VCC掉电或超出容限时，控制器对SRAM的内容写保护，同时改由电池对SRAM供电。DS2030L还含有一个电源监视输出，/RST，可用作微处理器的CPU监控器。

应用

  • 数据采集系统
  • 烟雾报警器
  • 游戏机
  • 工业控制器
  • PLC
  • POS终端
  • RAID系统和服务器
  • 路由器/交换机
DS2030L
3.3V、单芯片、256kb非易失SRAM

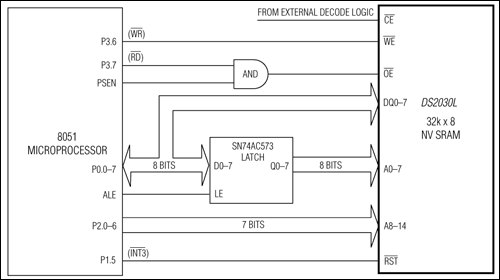

DS2030L：典型工作电路
