DS1881: 双路、非易失、音频、对数数字电位器 Data Sheet (Rev. 1)1/1/1900PDF215K
概览
优势和特点
- 双通道、音频对数调节电位器
- 低THD+N和串扰
- 5V模拟电源(与数字电源隔离)
- 3V至5V数字电源范围
- 电位器可设置为非易失或易失
- 过零检测器消除开关噪声
- 两个用户配置衰减选项
- 选项1配置：63级，0dB至-62dB衰减和静音设置，每级1dB
- 选项2配置：33级和静音(与DS1808软件相兼容)，如下所示：
- 0至12级：每级1dB (12级)
- 13至24级：每级2dB (12级)
- 25至32级：每级3dB (8级)
- I²C兼容的串行接口
- 三个地址引脚，允许I²C总线上挂接多达8个器件
- 端至端电阻为45kΩ的电位器
- 工业级温度范围(-40°C至+85°C)
- 16引脚TSSOP或SO封装

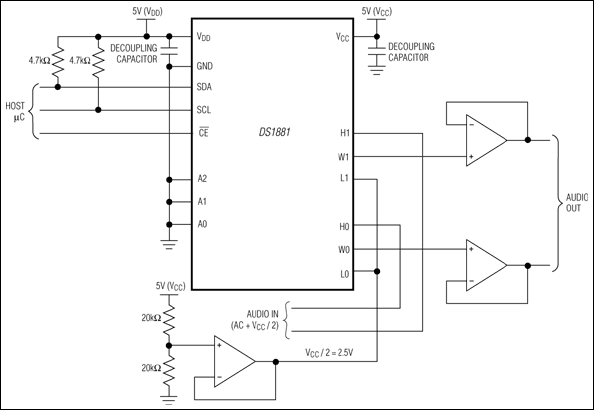

产品详情
DS1881是一款双通道、非易失(NV)数字电位器，适用于5V信号电平的音频系统应用。该电位器的设置可存储在EEPROM中，以保证在电源重启时仍能够保存数据。DS1881具有独立的电位器和通信电路电源输入：VCC和VDD。过零检测器能够在电位器上没有电压时改变抽头位置，以实现无咔嗒声操作。该器件具有低串扰特性，两路数字电位器保持0.5dB的通道间匹配，大大降低了通道间的音量差异。只要抽头用于驱动高阻负载，即可保持最小的总谐波失真(THD)。
两种衰减配置为特定应用提供灵活选择，选项1配置提供63级对数调节(0dB至-62dB，1dB/级)和静音设置；选项2配置则具有32级对数调节和静音设置，软件与DS1808兼容。采用选项2配置、16引脚SO封装时，5V应用中的DS1881与DS1808软件和引脚兼容。
应用
- 汽车立体声系统
- 消费类音频/视频
- 笔记本电脑和PC音频装置
- 便携式音频装置
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
