DS1500
Y2K兼容、看门狗RTC，带有非易失控制
Viewing:
概述
- BCD编码的世纪、年、月、日、星期、时、分、秒，同时具有自动闰年补偿至2100年
- 可编程的看门狗定时器及RTC报警
- 世纪寄存器、与Y2K兼容的RTC
- 自动电池备份及提供外围SRAM写保护
- 工作在+5V
- 精确的上电复位
- 电源控制电路通过日期/星期/时间报警或按键闭合信号，唤醒系统上电
- 256字节用户NV RAM
- 备份电池输入
- +25°C时，精度大于±1分/月
- 星期几/日期报警寄存器
- 电池电压高低指示标志
- 工业级温度范围： -40°C至+85°C

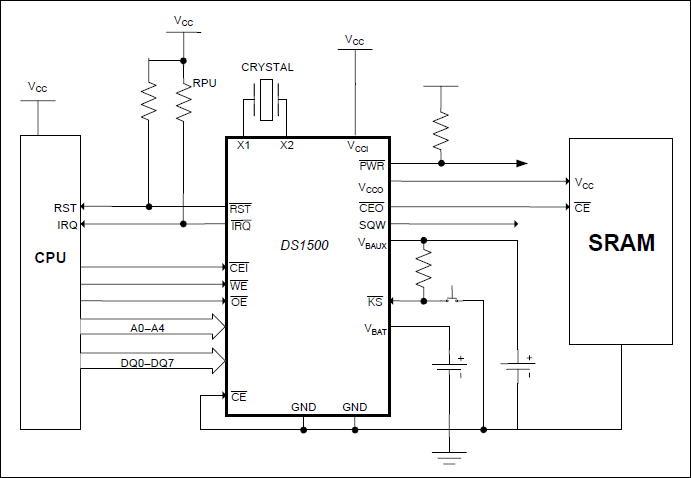

DS1500为完备的、2000年兼容的、实时时钟/日历(RTC)，具有报警、看门狗定时器、上电复位、电池监控、256字节内置非易失(NV) SRAM、为备份外围SRAM提供NV控制以及一个32.768kHz频率的输出。用户访问DS1500中所有寄存器都通过完整数据资料中的图7所示的字节宽度接口来实现。RTC寄存器采用24小时二进制编码的十进制(BCD)格式，包含世纪、年、月、日、星期、时、分、秒等数据。对于每月天数及闰年的修正均自动完成。
应用
- 备用电池系统
- 消费类电子
- 办公设备
- 远端系统
- 电信交换机
