概览

优势和特点

  • 视频和图形数字化仪
    4个170 MHz、12位ADC
    12通道模拟输入多路复用
    欲了解视频和图形数字化仪的更多特性,请参考数据手册。
  • 四通道HDMI接收器
    4:1 多路复用HDMI接收器
    HDMI 1.3, DVI 1.0
    欲了解四通道HDMI接收器的更多特性,请参考数据手册。
  • 一般特性
    高度灵活的输出接口
    36位4:4:4像素输出接口
    双STDI功能支持标准识别
    欲了解更多一般特性,请参考数据手册。

产品详情

ADV7840是一款高质量、单芯片、多格式视频解码器及图形数字化仪,并集成有4:1多路复用HDMI™接收器。

这款多格式3D梳状滤波解码器支持将复合或S视频输入信号形式的PAL、NTSC和SECAM标准信号转换为数字ITU-R BT.656格式。此外能够同时处理CVBS和标清RGB信号,从而支持SCART和叠加功能。

该器件包含一个主分量处理器(CP),可处理YPrPb和RGB分量格式,包括RGB图形。CP还处理来自HDMI接收器的视频信号。该器件可以在四通道HDMI和模拟输入模式下工作,从而可以在ADC与HDMI之间快速切换。

该器件支持将RGB/YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。支持的分量视频包括525i、625i、525p、625p、720p、1080i、1080p和1250i等标准,以及许多其它高清和SMPTE标准。

该器件还支持图形数字化,能够对VGA至UXGA速率的RGB图形信号进行数字化处理,将其转换为数字RGB或YCrCb像素输出流。

该器件内置一个四路输入HDMI 1.3兼容型接收器,支持最高达1080p的所有高清电视格式,显示分辨率最高可达UXGA(1600 × 1200,60 Hz)。增加HDCP功能后,还能够接收加密视频。该HDMI接收器还具有可编程均衡特性,可确保该接口在最长30米的电缆条件下具有稳定的工作性能。除此之外,还具有高级音频功能(如静音控制器等),可消除音频输出中的外来声频噪声。

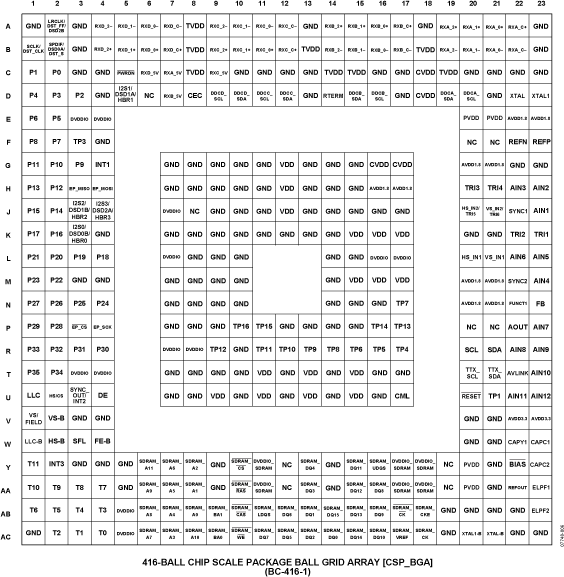

ADV7840采用先进的CMOS工艺制造,提供19 mm × 19 mm、416引脚、CSP_BGA表贴封装,符合RoHS标准;额定温度范围为0°C至+70°C。

应用

  • 高级电视
    等离子高清电视
    液晶电视(支持高清电视)
    液晶/DLP®背投式高清电视
    CRT 高清电视
    LCoS™ 高清电视
  • AVR 视频接收机
  • 视频接收机
  • 带个人录像机功能的高清电视机顶盒
  • CRT 高清电视
  • 投影仪
  • 支持逐行扫描输入的DVD刻录机

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
