概览
优势和特点
- 欲了解多格式解码器特性，请参考数据手册
- 欲了解双路高清多媒体接口(HDMI)接收器的特性，请参考数据手册
- 欲了解通用特性，请参考数据手册
产品详情
ADV7441A是一款高质量、多格式视频解码器及图形数字化仪，并集成有2:1多路复用HDMI™接收器。它主要包含两个处理部分。第一部分为标清处理器(SDP)，可处理所有类型的PAL、NTSC和SECAM信号。第二部分为分量处理器(CP)，可处理YPrPb和RGB分量格式，包括RGB图形。CP还处理来自HDMI接收器的视频信号。在模拟工作模式下，ADV7441A可以使HDMI源与选定HDMI端口之间的HDCP链路保持活动状态，从而可以在模拟模式与HDMI模式之间进行快速切换。
作为解码器，ADV7441A可以将PAL、NTSC、SECAM复合信号或S视频信号转换为数字ITU-R BT.656格式。它也可以将RGB或YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。该器件支持525i、625i、525p、625p、720p、1080i、1080p和1250i分量视频标准，以及许多其它高清和SMPTE标准。此外还能够同时处理CVBS和标清RGB信号，从而支持SCART和叠加功能。作为图形数字化仪，该器件可以对VGA至UXGA速率的RGB图形信号进行数字化处理，将其转换为数字RGB或YCrCb像素输出流。
ADV7441A内置双路输入HDMI 1.3兼容型接收器，支持最高达1080p的高清电视格式和最高达UXGA的显示分辨率。增加HDCP功能后，还能够接收加密视频。HDMI接收器具有自适应均衡特性，确保该接口能够在最长30米的电缆上鲁棒地工作。HDMI接收器还具有高级音频功能，其中包括静音控制器，可消除音频输出中的外来声频噪声。
ADV7441A有一个派生器件，适用于不需要HDCP处理和加密的专业应用。因此，不采用HDCP技术的用户也可以购买ADV7441A（详情请参考“订购指南”部分）。

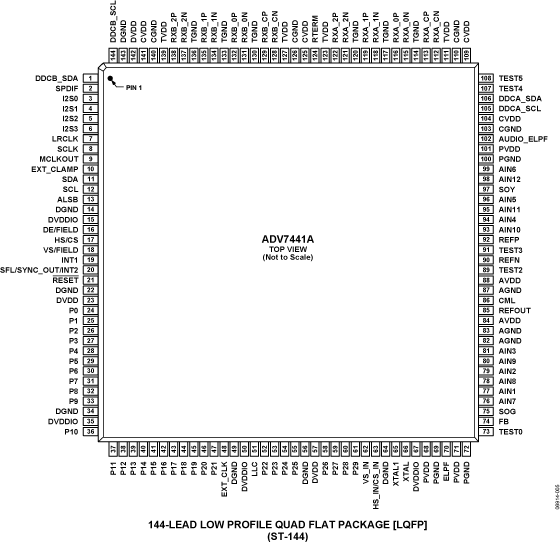

ADV7441A采用先进的CMOS工艺制造，提供144引脚、表贴塑封LQFP封装，节省空间，并且符合RoHS标准；额定温度范围为−40°C至+85°C。
应用
- 高级电视
-等离子高清电视
-液晶电视（支持高清电视）
-液晶/DLP®背投式高清电视
- CRT 高清电视
- LCoS®高清电视 - 影音接收机(AVR)
- 液晶/DLP前投式投影仪
- 带个人录像机功能的高清电视机顶盒
- 支持逐行扫描输入的DVD刻录机
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
