概览
优势和特点
- 支持1.8V/3.3V接口
- 3 个高质量、10位视频DAC
- 支持多格式视频输入
- 支持多格式视频输出
- 提供引脚架构芯片级封装(LFCSP)
- 高级电源管理
- 支持74.25 MHz 8/10/16位高清输入
- 符合EIA/CEA-861B标准
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 可编程特性
- 亮度和色度滤波器响应
- 垂直消隐间隔(VBI)
- 副载波频率(FSC)和相位
- 亮度延迟
- 副本生成管理系统(CGMS)
- 欲了解各特性的完整列表，请参考数据手册。
产品详情
ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(YC)或分量(YPrPb/RGB)模拟输出。
这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持低点。
ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。
ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C通信协议。
应用
- 手机
- 数码相机
- 便携式媒体和DVD播放器
- 便携式游戏机
- 便携式数码摄像机
- 机顶盒(STB)
- 车载信息娱乐系统（仅限ADV7393）
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

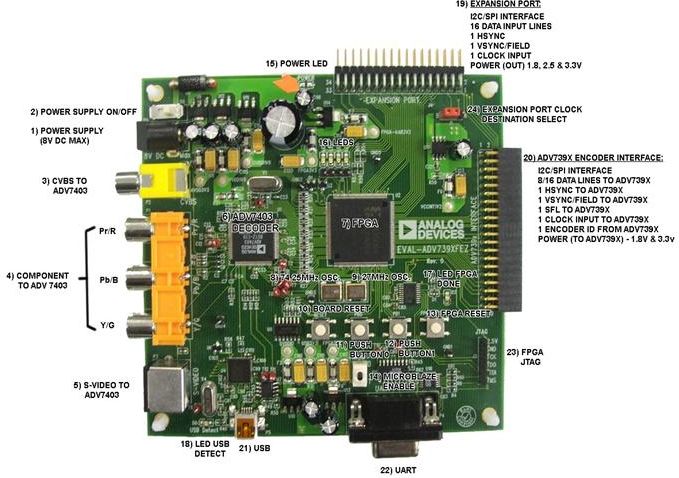

评估套件 (1)
参考资料
-
AN-1180: 针对生产后自测优化视频平台 (Rev. 0)3/22/2013
-
ADV739x Design Support Files7/1/2011
-
ADI公司超声无损检测解决方案12/26/2016
-
ADI座舱电子解决方案12/26/2016
-
CN-0264：带输出电池短路保护功能的可靠复合视频传输解决方案6/13/2012
工具及仿真模型
IBIS模型
IBS
ADV7391 IBIS Model
132.36 K
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADV7391BCPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm) | |
| ADV7391BCPZ-REEL | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm) | |
| ADV7391WBCPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7391WBCPZ-RL | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
