ADV7281A

具有差分输入的 10 位 4 倍过采样 SDTV 视频解码器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 全球 NTSC/PAL/SECAM 颜色解调支持
  • 一个 10 位 ADC,每个通道 4 倍过采样率,适用于 CVBS、Y/C 和 YPrPb 模式
  • 6 个带有片内抗锯齿滤波器的模拟视频输入通道
  • 对 CVBS(复合)、S 视频 (Y/C) 和 YPrPb(分量)的视频输入支持
  • 完全差分、伪差分和单端 CVBS 视频输入支持
  • NTSC/PAL/SECAM 自动检测
  • 对 2 个视频输入的 STB 诊断
  • 高达 4 V 共模输入范围解决方案
  • 卓越的共模噪声抑制功能
  • 5 行自适应 2D 梳状滤波器和 CTI 视频增强
  • 采用自适应峰值白电平模式的集成式 AGC
  • 快速切换功能
  • ACE
  • 下抖动(8 位到 6 位)
  • Rovi 复制保护检测
  • MIPI CSI-2 发射器输出接口
  • 支持 WST 的全功能 VBI 数据切片器
  • 提供掉电模式
  • 兼容 I2C 的双线串行接口
  • 符合汽车应用要求
  • 工作温度范围为 −40°C 至 +105°C
  • 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP
更多细节
show more Icon

ADV7281A (ADV7281A-M) 的移动行业处理器接口 (MIPI®) 型号具有与 ADV7281-M 相同的引脚排列,其软件与后者兼容。

ADV7281A 是一种通用的单片多格式视频解码器,用于自动检测标准模拟基带\视频信号,并将其转换为 YCrCb 4:2:2 分量视频数据流。

ADV7281A 的模拟输入采用单个 10 位模数转换器 (ADC) 和片内差分到单端转换器,以适应在不使用外部放大器电路的情况下,直接连接差分、伪差分或单端 CVBS。

ADV7281A 中的标准定义处理器 (SDP) 可自动检测复合、S 视频 (Y/C) 和分量形式的 PAL、NTSC 和 SECAM 标准。模拟视频可转换为通过 MIPI CSI-2 发射器 (Tx) 接口(下文简称 MIPI 发射器)输出的 4:2:2 分量视频数据流。

ADV7281A 提供电池短路 (STB) 诊断感知输入和通用输出。

ADV7281A 采用节省空间、LFCSP 表面贴装且兼容 RoHS 的封装。ADV7281A 可在 −40°C 至 +105°C 温度范围内工作,这使其成为汽车应用领域的理想之选。

ADV7281A 必须根据评估板脚本文件中提供的 I2C 写入内容进行配置。

应用

  • 高级驾驶辅助系统
  • 汽车娱乐信息系统
  • 实现视频安全性的 DVR
  • 媒体播放器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADV7281AWBCPZ-M
  • HTML
  • HTML
ADV7281AWBCPZ-M-RL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

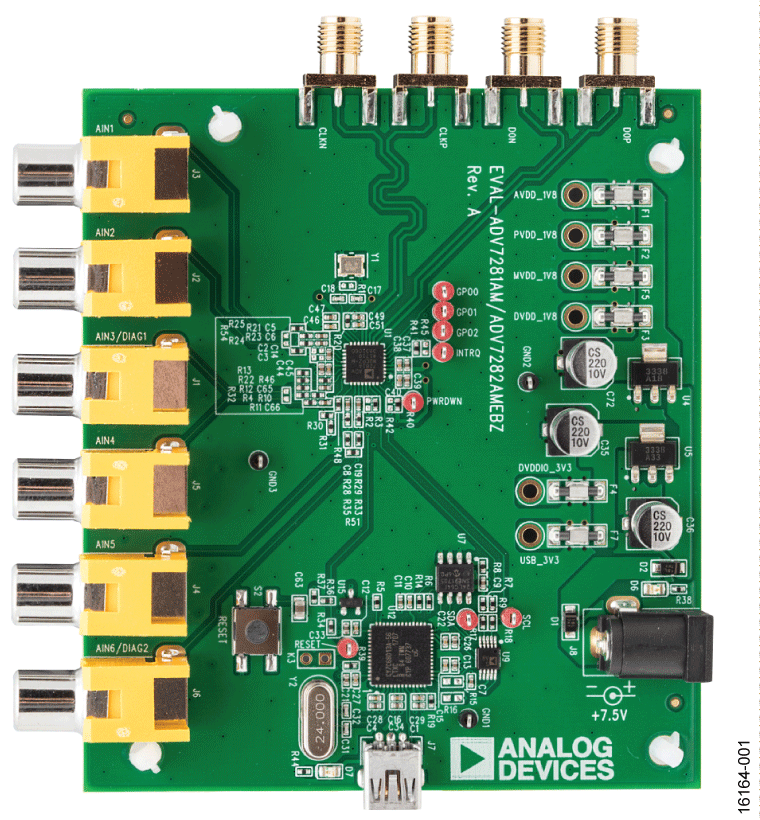

EVAL-ADV7281A-M

ADV7281A-M 评估板

zoom

EVAL-ADV7281A-M

ADV7281A-M 评估板

ADV7281A-M 评估板

特性和优点

  • 6 个可接受以下任一格式的视频输入端口:单端 CVBS、差分 CVBS、S 视频 (Y/C) 和分量 (YPbPr)
  • MIPI CSI-2 发射器输出

产品详情

EVAL-ADV7281AMEBZ 评估套件是由 Analog Devices, Inc. 提供的平台,用于评估 ADV7281A-M 视频解码器。EVAL-ADV7281AMEBZ 评估套件包含 EVAL-ADV7281AMEBZ 评估板及其所有必需的外设。

本用户指南详细介绍了 EVAL-ADV7281AMEBZ 评估板硬件,以及使用该硬件所需的软件。

使用 EVAL-ADV7281AMEBZ 评估板时,应参阅 ADV7281A-M 数据手册和 ADV7280A/ADV7281A/ADV7282A 设备手册,同时参阅本用户指南。

可访问工程师专区,以查找其他有关 ADV7281A-M 的信息。
