ADV7128

过期

CMOS、80 MHz、10位视频DAC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 80 MHz流水线操作
  • 10位数模转换器
  • RS-343A/RS-170兼容输出
  • TTL兼容输入
  • +5 V CMOS单芯片结构
  • 28引脚SOIC封装

ADV7128 (ADV®)是一款单芯片、视频速度数模转换器，内置一个高速、10位视频数模转换器、一个标准TTL输入接口以及一个高阻抗、模拟输出电流源。

它有一个10位像素输入端口。只需一个+5 V单电源、一个1.23 V外部基准电压源和像素时钟输入便能工作。

ADV7128能够产生与RS-343A、RS-170及大部分建议的生产系统HDTV视频标准（包括SMPTE 240M）兼容的视频输出信号。

ADV7128采用+5 V CMOS工艺制造，单芯片CMOS结构可确保以低功耗提供更多功能。该器件采用28引脚小形集成封装(SOIC)。
ADV7128
CMOS、80 MHz、10位视频DAC

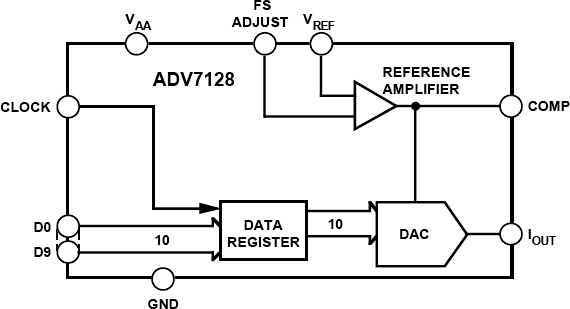

ADV7128 Functional Block Diagram
