ADV7122

过期

CMOS、80 MHz、三通道、10位视频DAC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 80 MHz流水线操作
  • 三通道、10位数模转换器
  • RS-343A/RS-170兼容输出
  • TTL兼容输入
  • +5 V CMOS单芯片结构
  • 40引脚DIP封装(ADV7121)
  • 44引脚PLCC封装(ADV7122)
  • 48引脚TQFP封装(ADV7122)

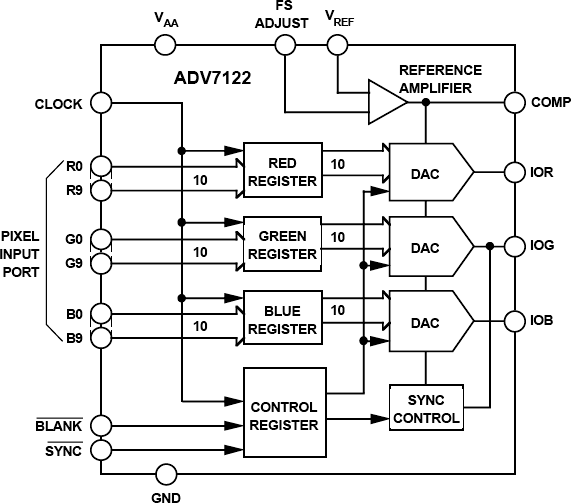

ADV7121/ADV7122 (ADV®)是一款单芯片视频速度数模转换器，专为高分辨率彩色图形与视频系统（包括高清电视HDTV）而设计，同时也是要求低成本、高速DAC功能的任何应用，特别是通信应用的理想之选。它内置三个高速、10位视频数模转换器(RGB)、一个标准TTL输入接口和高阻抗、模拟输出电流源。

ADV7121/ADV7122具有三个单独的10位、像素输入端口，分别用于红色、绿色和蓝色视频数据。只需一个+5 V单电源、一个1.23 V外部基准电压源和像素时钟输入便能工作。ADV7122还具有其它视频控制信号：复合SYNC和BLANK。

ADV7121/ADV7122能够产生与RS-343A、RS-170及大部分建议的生产系统HDTV视频标准（包括SMPTE 240M）兼容的RGB视频输出信号。

ADV7121/ADV7122采用+5 V CMOS工艺制造，单芯片CMOS结构可确保以低功耗提供更多功能。ADV7121采用0.6"、40引脚塑料DIP封装。ADV7122提供两种封装：44引脚塑料片式（J形引脚）载体封装(PLCC)和48引脚超薄四方扁平封装(TQFP)。

产品聚焦
1. 快速视频刷新率：80 MHz。
2. 保证10位单调性。利用10位分辨率可以实施线性化功能，如伽马校正和对比度增强等。
3. 与各种高分辨率彩色图形系统兼容，包括RS-343A/RS-170和建议用于HDTV的SMPTE 240M标准。

应用
- 高清电视(HDTV)
- 高分辨率彩色图形
- CAE/CAD/CAM应用
- 图像处理
- 仪器仪表
- 视频信号重构
- 直接数字频率合成器(DDS)
- I/Q调制
