概览

优势和特点

  • 最大温度系数(TC):5 ppm/ºC(B级)
  • 最大温度系数(TC):8 ppm/ºC(A级)
  • 初始输出电压误差:±0.1%(最大值)
  • 工作温度范围:−40°C至+125°C
  • 输出电流:+10 mA源电流/−3 mA吸电流
  • 低静态电流:100 µA(最大值)
  • 长期漂移:30 ppm(初始1000小时典型值)
  • 低压差:250 mV (2 mA)
  • 输出噪声(0.1 Hz至10 Hz):35 μVp-p(5.0 V,典型值)
  • 通过汽车应用认证

产品详情

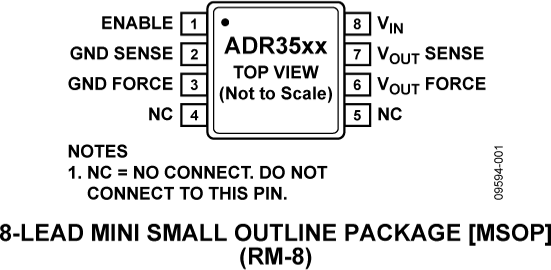

ADR3525W、ADR3530W、ADR3533W、ADR3540W和ADR3550W均为低成本、低功耗、高精度CMOS基准电压源,具有最大5 ppm/°C(B级)或8 ppm/°C(A级)的温度系数、低工作电流和低输出噪声特性,采用8引脚MSOP封装。为实现高精度,在最终组装阶段,利用ADI公司的DigiTrim®专利技术对输出电压和温度系数进行了数字调整。

低输出电压迟滞和低长期输出电压漂移提高了系统在使用寿命期间的精度。

这些CMOS基准电压源提供5种输出电压,这些器件的额定温度范围均为−40°C至+125°C的汽车应用温度范围。

应用

  • 汽车电池监控器
  • 便携式仪器仪表
  • 过程发送器
  • 远程传感器
  • 医疗仪器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
