ADN2850

量产

非易失性存储器、双通道1024位数字电阻

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双通道、1024位分辨率
  • 标称电阻:25 kΩ、250 kΩ
  • 标称电阻容差误差:±8%(最大值)
  • 低温度系数:35 ppm/°C
  • 2.7 V至5 V单电源或±2.5 V双电源
  • 电流监控可配置功能
  • SPI兼容型串行接口
  • 非易失性存储器存储游标设置
  • 加电刷新EEMEM设置
  • 永久性存储器写保护
  • 电阻容差储存于EEMEM中
  • 26字节额外非易失性存储器,用于存储用户定义信息
  • 1M编程周期
  • 典型数据保留期:100年

ADN2850是一款双通道非易失性存储器和1024步分辨率的数字控制电阻器,保证最大电阻容差误差仅为±8%。该器件可实现与机械可变电阻器相同的电子调整功能,而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。ADN2850通过SPI®兼容型串行接口进行多功能编程,提供16种工作和调整模式,包括:暂存编程、存储器存储和恢复、递增/递减、±6 dB/步对数抽头调整、游标设置回读、以及用于存储其它器件的存储器数据、查找表或系统识别信息等用户自定义信息的额外EEMEM。

在暂存编程模式下,可以直接将具体设置编程至RDAC寄存器,使其设置W端与B端之间的电阻。该设置信息可以存储于EEMEM之中,系统加电时会自动恢复至RDAC寄存器。

EEMEM内容可以动态恢复,也可通过外部PR选通恢复;EEMEM中的内容由一个WP函数加以保护。为了简化编程,可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标,一次一步。对于游标设置中的对数±6 dB变化,可以利用左/右位移命令来倍增或减半RDAC游标设置。

ADN2850的模式电阻容差存储在EEMEM中。因此,实际的满量程电阻可以通过主机处理器在回读模式得知。主机可以通过软件程序执行适当的电阻步进,这样可以简化开环应用以及精密校准和容差匹配应用。

ADN2850采用5 mm × 5 mm 16引脚架构芯片级 LFCSP和薄型16引脚TSSOP封装。保证工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

  • SONET、SDH、ATM、千兆以太网、DWDM激光二极管驱动器、光学监控系统
  • 机械变阻器的替代产品
  • 仪器仪表增益调整
  • 可编程滤波器、延迟、时间常数
  • 传感器校准

ADN2850
非易失性存储器、双通道1024位数字电阻
ADN2850-fbl ADN2850 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


工具及仿真模型

IBIS 模型 1


评估套件

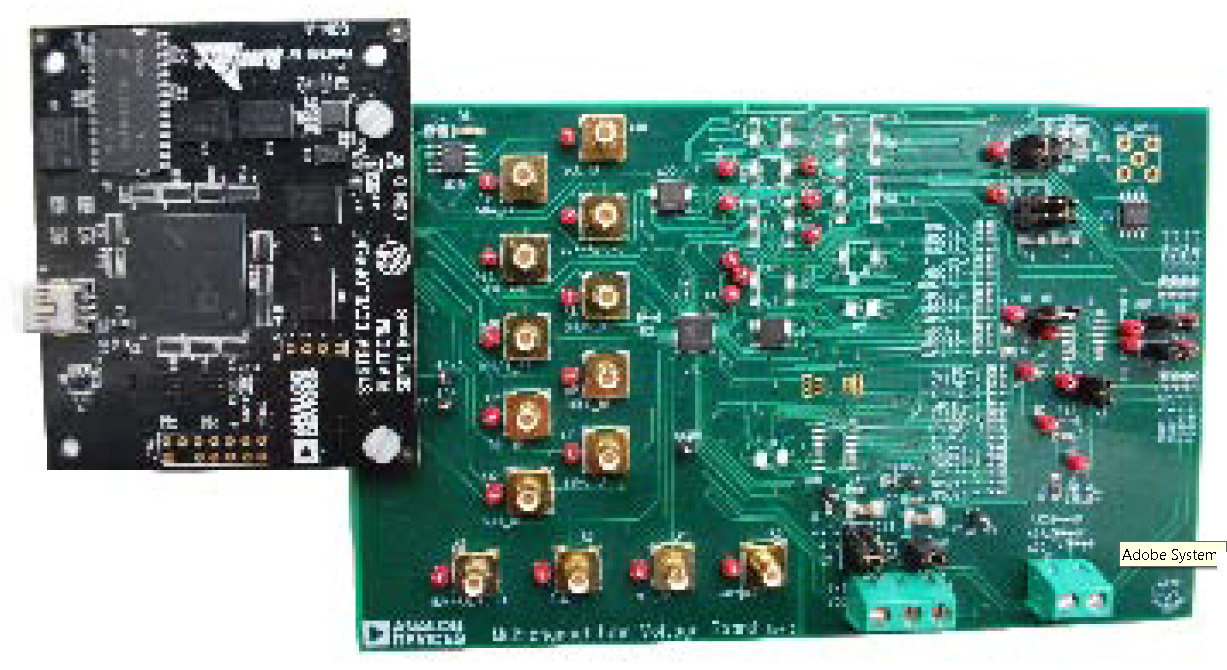

eval board
EVAL-ADN2850

ADN2850评估板

特性和优点

  • ADN2850的全功能评估板
  • 多个测试电路
  • 各种交流/直流输入信号
  • 通过单独购买的系统开发平台(SDP)进行PC控制
  • PC控制软件
  • 在EEMEM中存储26个额外的字节,用于用户定义信息
  • 电阻容差误差存储在EEMEM中

产品详情

ADN2850具有多功能的编程能力,支持多种工作模式,包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读,同时提供额外的EEMEM,用于存储用户定义信息,如其他元件的存储器数据或查找表。


ADN2850支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电,适合电池供电应用及许多其它应用。此外,ADN2850采用多功能SPI兼容串行接口,工作速率高达50 MHz。


EVAL-ADN2850SDZ可在单电源和双电源模式下工作,从USB外部电源供电。


可在ADN2850数据手册中找到ADN2850部件的完整文档。
