概览
优势和特点
- 符合SONET抖动传递/产生/容差要求
- 量化器灵敏度：4 mV（典型值）
- 可调限幅电平：±100 mV
- 带宽：1.9 GHz（最小值）
- 取得专利的时钟恢复架构
- 信号丢失检测范围：3 mV至15 mV
- 单一参考时钟频率同时适用于本有SONET和15/14 (7%)包装器速率
- 选择19.44 MHz、38.88 MHz、77.76 MHz或155.52 MHz REFCLK
- LVPECL/LVDS/LVCMOS/LVTTL兼容输入（LVPECL/LVDS，仅在155.52 MHz时）
- 19.44 MHz片内振荡器与外部晶振配合使用
- 失锁指示器
- 用于高速测试数据的回送模式
- 输出静噪和旁路特性
- 单电源供电：3.3 V
- 低功耗：540 mW（典型值）

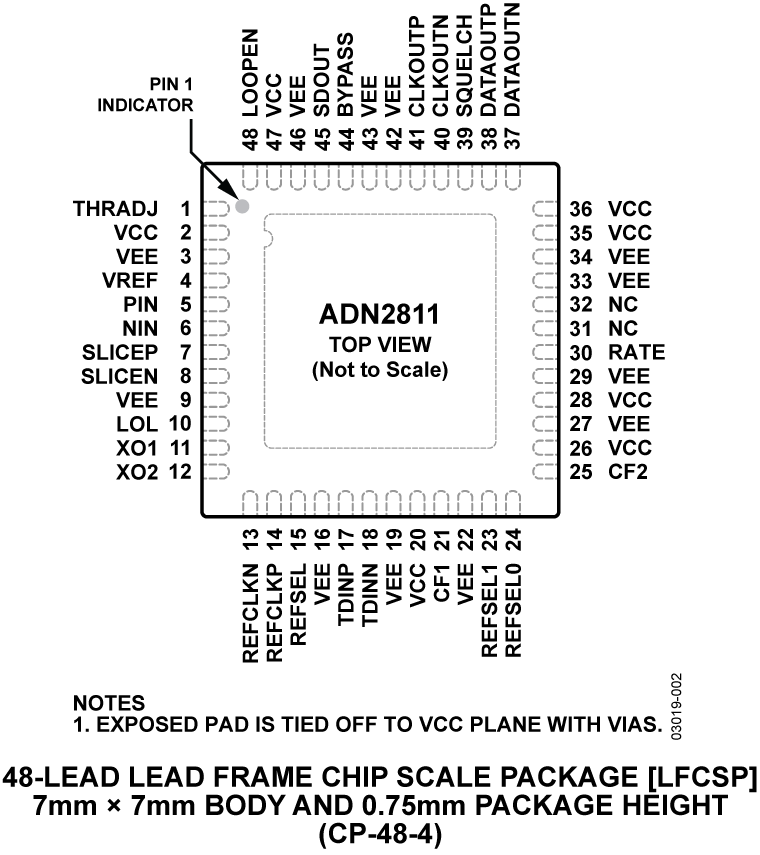

- 7 mm × 7 mm、48引脚LFCSP
产品详情

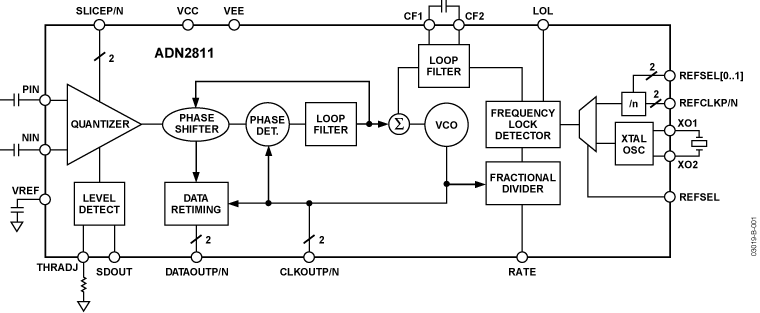

ADN2811可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于OC-48和OC-48 FEC速率。该器件满足所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。所有规格均相对于-40℃至+85癈环境温度而言，除非另有说明。
该器件主要用于WDM系统，可以结合外部参考时钟或配有外部晶振的片内振荡器使用。ADN2811同时支持2.48 Gbps和2.66 Gbps数字包装器速率，无需更改参考时钟。
该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。
当输入信号电平降至用户可调阈值以下时，接收器前端信号检测电路会予以提示。信号检测电路具有迟滞特性，可防止输出震颤。
ADN2811采用紧凑型7 mm × 7 mm、48引脚芯片级封装。
应用
- SONET OC-48、SDH STM-16和15/14 FEC
- WDM应答器
- 再生器/中继器
- 测试设备
- 背板应用
