ADMP522

超低噪声、低灵敏度容差、PDM数字麦克风

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
特性
  • 灵敏度容差:±1 dB
  • 小尺寸、薄型、4 mm × 3 mm ×
    1 mm表贴封装
  • 全向响应
  • 高信噪比(SNR):65 dBA
  • 灵敏度:−26 dBFS
  • 扩展的频率响应:75 Hz至20 kHz以上
  • 低功耗:
    800 µA
  • 休眠模式,延长电池使用时间,功耗低于2 µA
  • 声音过载点:116 dB SPL
  • 高电源抑制(PSR):-83 dBFS
  • 四阶Σ-Δ调制器
  • 数字PDM输出
  • 与锡/铅和无铅焊接工艺兼容
  • 符合RoHS/WEEE标准
更多细节
show more Icon
ADI公司已将其MEMS麦克风产品线出售给了InvenSense。
有关技术支持和销售方面的任何信息,请访问InvenSense ADMP522 产品页面

ADMP522是一款高性能、超低噪声、低功耗、数字输出、底部收音式全向MEMS麦克风。ADMP522具有±1 dB器件间灵敏度容差,适合麦克风阵列和波束成形应用。

ADMP522由一个MEMS麦克风元件和一个阻抗转换器放大器,以及之后的一个四阶Σ-Δ 调制器组成。数字接口允许利用单一时钟在一条数据线上对两个麦克风的脉冲密度调制(PDM)输出进行时间复用处理。ADMP522与ADMP521ADMP421的麦克风功能、引脚完全兼容,提供了简单易行的升级路径。

ADMP522具有极高的信噪比(SNR),灵敏度为−26 dBFS,是远场应用的好的选择。扩展的宽带频率响应能够呈现高度清晰的自然声音。低功耗和休眠模式(功耗低于2 µA)可延长便携式应用的电池使用时间。

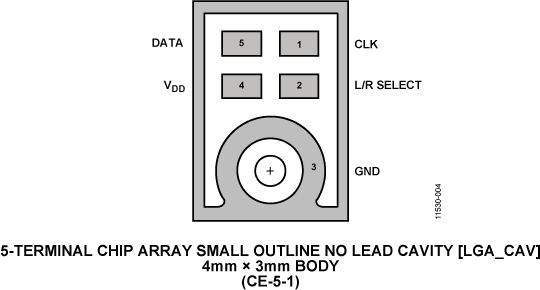

ADMP522采用薄型4 mm x 3 mm x 1 mm表贴封装,支持回流焊,而不会引起灵敏度下降。

应用

  • 智能电话和功能电话
  • 麦克风阵列
  • 平板电脑
  • 电话会议系统
  • 数码相机和数码摄像机
  • 蓝牙耳机
  • 笔记本电脑
  • 安防和监控

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-ADMP522-FLEX

ADMP522柔性评估板

zoom

EVAL-ADMP522-FLEX

ADMP522柔性评估板

产品详情

ADI公司已将其MEMS麦克风产品线出售给了InvenSense。
有关技术支持和销售方面的任何信息,请访问InvenSense ADMP522产品页面

该柔性PCB仅包括ADMP522和一个旁路电容。五条线允许轻松连接麦克风的PDM输出数据、时钟、左/右声道选择、VDD,然后连接评估系统的地。两款EVAL-ADMP522Z-FLEX板可共享公用数据、时钟、VDD和接地信号,以便在一个共用数据线上多路复用全部两个麦克风信号。
