ADAU7112

推荐新设计使用

立体声 PDM 至 I²S/TDM 转换器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

来自数字麦克风的 2 路 PDM 音频输入
64× 的 PDM 至 PCM 音频数据抽取率
24 位分辨率，支持高声压级 (SPL) 麦克风
126 dB A 加权 SNR
4 kHz 至 96 kHz 输出采样速率
比特时钟速率为 64×、128×、192×、256×、384× 或 512× 输出采样速率
自动 PDM 时钟产生
BCLK 移除后自动关断

在 48 kHz 采样速率和 1.8 V 电源时，DVDD 工作电流为 0.36 mA
从机 I2S 或 TDM 输出接口
最高支持 TDM-16
可配置 TDM 插槽
I/O 电源电压范围为 1.70 V 至 3.63 V
DVDD 内核电源电压范围为 1.10 V 至 1.98 V
4 μA 的典型 DVDD 关断电流
9 球 1.26 mm × 1.26 mm 0.4 mm 间距 WLCSP
上电复位

参考资料

数据手册 1

ADAU7112: Stereo PDM to I2 S/TDM Converter Data Sheet (Rev.0) 08/01/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADAU7112ACBZR7	9-Ball WLCSP (1.26mm x 1.26mm x 0.50mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADAU7112ACBZRL	9-Ball WLCSP (1.26mm x 1.26mm x 0.50mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

评估套件

schematic 1

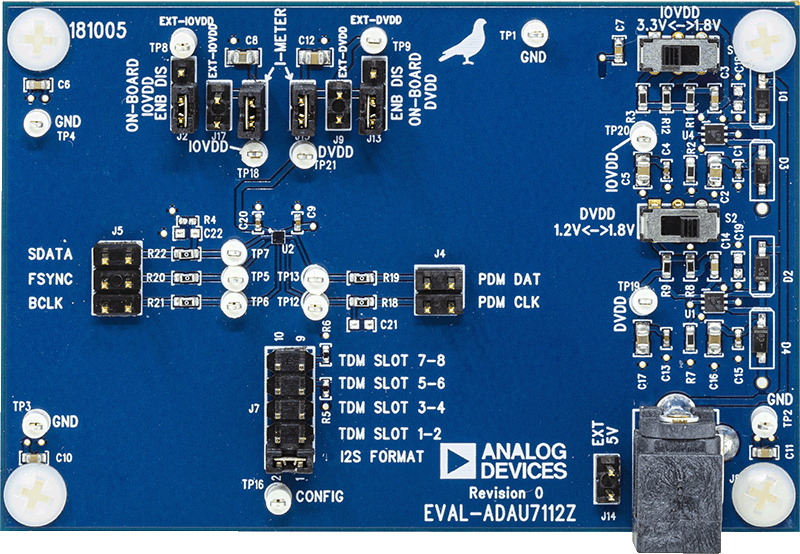

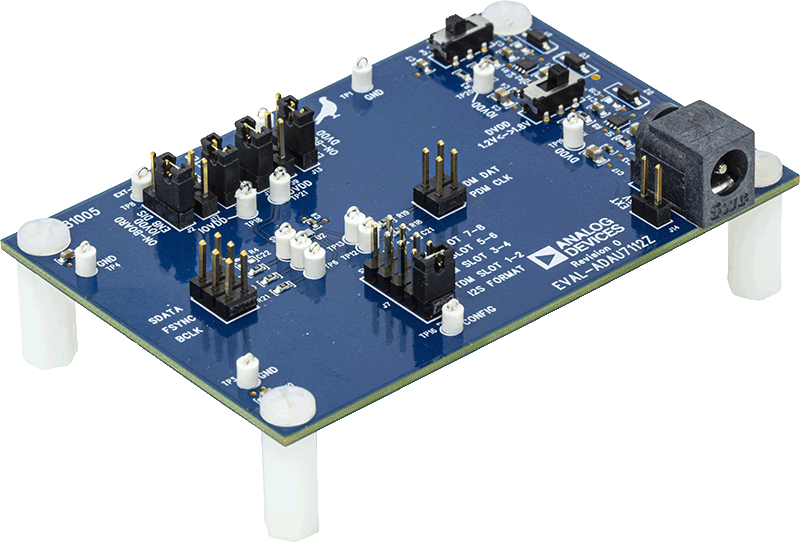

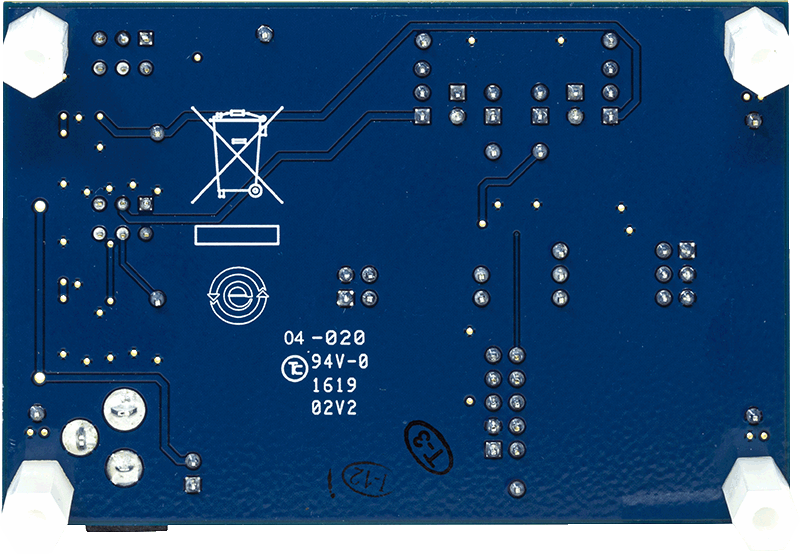

ADAU7112 评估板

立即购买更多内容

产品详情

本用户指南介绍 EVALADAU7112Z 评估板的设计和设置，该评估板可以配置为在多种不同硬件模式下工作。可通过间距为 0.1 英寸的接头引脚访问 I²S/时分复用 (TDM) 串行接口。这些接头上提供脉冲密度调制 (PDM) 数据和时钟接口。

可以通过多种方式为该评估板供电：

使用 J14 接头提供外部 5 V 直流电源并接地
使用 J8 电源连接器提供外部 5 V 电源（未包含）
使用绕过板载稳压器的外部电源直接供电

板载稳压器可提供 3.3 V、1.8 V 和 1.2 V 电源。ADAU7112 的电流测量可由提供的接头引脚执行。

该评估板用于 ADAU7112 的功能演示以及性能测试。

有关完整的详细信息，请参阅 ADAU7112 的数据手册，在使用评估板时，必须同时参阅本用户指南。

资料

UG-1559: Evaluating the ADAU7112 2-Channel PDM to I²S/TDM Converter (Rev.0)
350.51 K
